INA4290 是一款ADUC7027BSTZ62超精密电流检测放大器，可在 2.7 V 至 120 V 的宽共模范围内测量分流电阻器上的压降。 - ±12 μV（最大值）的低失调电压、±0.1%（最大值）的小增益误差和 160 dB（典型值）的高 DC CMRR。INA4290 不仅专为直流电流测量而设计，而且适用于具有 1.1 MHz 高带宽（增益为 20 V/V）和 85 dB AC 的高速应用（例如快速过流保护） CMRR（50 kHz）。

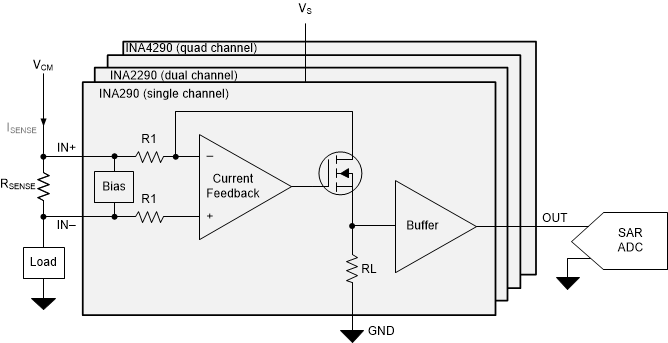

INA4290 能够通过在 2.7 V 至 120 V 的宽共模范围内感测分流电阻器上的压降来进行超精密电流测量。INA4290 器件采用高度节省空间的封装。单通道 INA4290 器件采用 SC-70 封装，双通道 INA4290 器件采用 MSOP-8 封装，四通道 INA4290 器件采用 4 mm x 4 mm QFN 封装。

INA4290 使用 2.7V 至 20V 的单电源供电，单通道器件每通道仅消耗 370μA 的电源电流（典型值）。这些器件提供五种增益选项：20 V/V、50 V/V、100 V/V、200 V/V 和 500 V/V。零漂移架构的低失调支持在扩展工作温度范围（-40°C 至 +125°C）内使用指定的低欧姆分流器进行电流检测。

特性:

●宽共模电压：

○工作电压：2.7 V 至 120 V

○生存电压：-20 V 至 +122 V

●出色的 CMRR：

○160 分贝直流

○50 kHz 时为 85 dB 交流电

●准确性

○获得：

◆增益误差：±0.1%（最大值）

◆增益漂移：±5 ppm/°C（最大值）

○抵消：

◆失调电压：±12 μV（最大值）

◆失调漂移：±0.2 μV/°C（最大值）

●可用收益：

○A1 设备：20 V/V

○A2 设备：50 V/V

○A3 设备：100 V/V

○A4 设备：200 V/V

○A5 设备：500 V/V

●高带宽：1.1 MHz

●压摆率：2 V/ μs

●静态电流：370 μA（每通道）

参数：

共模电压 (Max) (V)：120

共模电压 (Min) (V)：2.7

输入偏移 (+/-) (Max) (uV)：12

输入失调漂移 (+/-) (Typ) (uV/C)：0.2

增益 (V/V)：100, 20, 200, 50, 500

增益误差 (%)：0.15

增益误差漂移 (+/-) (Max) (ppm/°C)：5

CMRR（最小值）（dB）：140

带宽 (kHz)：1100

电源电压 (Max) (V)：20

电源电压 (Min) (V)：2.7

Iq（最大值）（mA）:2.4

通道数 (#):4

工作温度范围 (C):-40 到 125
