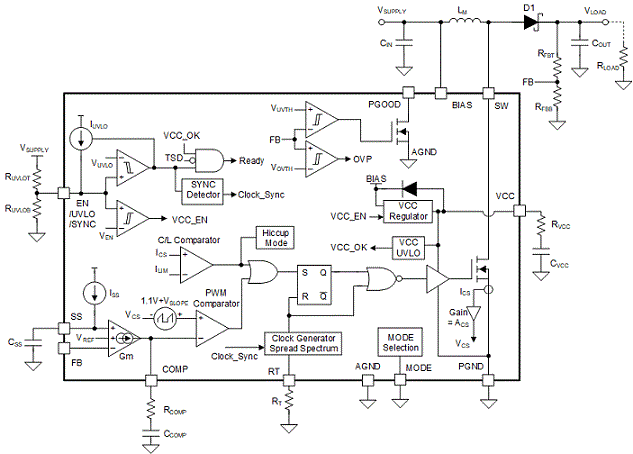

LM5157 器件是具有集成 50V 电源 开关的宽输入范围、ADS1286UL非同步升压转换器。

该器件可用于升压、SEPIC 和反激式拓扑。该器件可以从最低为 2.9 V 的单节电池启动。如果 BIAS 引脚大于 2.9 V，它可以在低至 1.5 V 的输入电源电压下工作。

BIAS 引脚的工作电压高达 45V（绝对最大值为 50V）。开关频率可使用 100 kHz 至 2.2 MHz 的外部电阻器动态编程。以 2.2 MHz 进行切换可最大限度地减少 AM 频段干扰，并支持较小的解决方案尺寸和快速瞬态响应。为了降低电源的 EMI，该器件提供了一个可选的双随机扩频，可在很宽的频率范围内降低 EMI。

该器件在输入电压范围内具有准确的峰值电流限制，可避免过度设计功率电感器。低工作电流和脉冲跳跃操作可提高轻负载时的效率。

该器件具有内置保护功能，例如过压保护、线路 UVLO、热关断和可选的打嗝模式过载保护。其他特性包括低停机IQ、可编程软启动、精密基准、电源良好指示器和外部时钟同步。

特性：

●适用于电池应用的宽工作范围

—2.9V 至 45V 输入工作范围

—48V 最大输出（50V 绝对最大值）

—当 BIAS ≥ 2.9 V 时，最小升压电源电压为 1.5 V

—高达 50 V 的输入瞬态保护

—最大限度地减少电池消耗

▲低停机电流 ( IQ ≤ 2.6 μA)

▲低工作电流（IQ ≤ 670 μA）

●解决方案尺寸小，成本低

—最大开关频率高达 2.2 MHz

—16 引脚 QFN 封装（3 毫米 × 3 毫米）

—集成误差放大器允许在没有光耦合器的情况下进行初级侧调节（反激式）

—准确的电流限制（参见器件比较表）

●EMI 缓解

—可选双随机扩频

—无铅封装

●低功耗、高效率

—45mΩ R DSON开关

—开关速度快，开关损耗小

●避免 AM 频段干扰和串扰

—可选时钟同步

—从 100 kHz 到 2.2 MHz 的动态可编程宽开关频率

●集成保护功能

—输入电压恒流限制

—可选择的打嗝模式过载保护

—可编程线路 UVLO

—过压保护

—热关断

●准确的 ±1% 准确度反馈参考

●可调软启动

●PGOOD 指示灯

●使用 LM5157x 和WEBENCH 电源设计器创建定制设计

参数：

Vin (Min) (V)：1.5

Vin (最大值) (V)：45

Vout (Min) (V)：1.5

输出电压（最大值）（V）：48

开关电流限制 (Typ) (A)：7.5

调节输出 (#)：1

开关频率 (Min) (kHz)：100

开关频率 (Max) (kHz)：2200

Iq (典型值) (mA)：0.67

特征：启用、频率同步、电源良好、扩频、UVLO 可调

占空比（最大值）（%）：93

工作温度范围 (C)：-40 到 125
