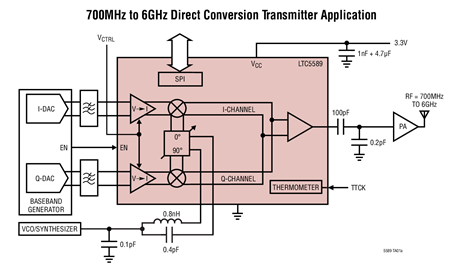

LTC5589 是一款专为低功率无线应用而设计的直接转换 I/Q 调制器，其可在一个 RF 载波上实现差分基带 I 和 Q 信号的直接调制。通过给 I 和 Q 输入端施加 90° 相移信号可以实现单边带调制或边带抑制上变频。可把 I/Q 基带输入端口 AC 或 DC 耦合至一个具有大约 1.4V 共模电压电平的电源。SPI 接口负责控制电源电流、调制器增益，并提供 I 和 Q 增益及相位失衡的调节以优化 LO 载波馈通和边带抑制。可利用正弦波或方波 LO 驱动来驱动 LO 端口。LO 和 RF 端口上的一个固定 LC 网络可覆盖 700MHz 至 6GHz 的工作范围。可启动一个片内温度计以补偿增益-温度变化。采用一个片内二极管能够完成更加准确的温度测量。此外，还可以采用一个连续模拟增益控制 (V_CTRL) 引脚来实现快速功率控制。

应用

• 无线传声器
• 电池供电型无线电装置
• 矢量调制器
• 2.45GHz 至 5.8GHz 发送器
• 软件定义无线电 (SDR)
• 军用无线电

特性

• 频率范围：700MHz 至 6GHz
• 低功率：2.7V 至 3.6V 电源；29.5mA
• 低的 LO 载波泄漏：在 1.8GHz 时为 –43dBm
• 边带抑制：在 1.8GHz 时为 –50dBc
• 输出 IP3：在 1.8GHz 时为 19dBm
• 低RF 输出噪声层：-157dBm/Hz (在 30MHz 偏移、P_RF = 1.8dBm、f_RF = 2.17GHz)
• 正弦波或方波 LO 驱动
• SPI 控制：

  • 可调增益： 19dB (1dB 步进)
  • 产生的电源电流：9mA 至 39mA
  • I/Q 偏移调节：–64dBm LO 载波泄漏
  • I/Q 增益 / 相位调节：–1dBc 边带抑制
• 24 引脚 4mm x 4mm 塑料 QFN 封装
