LTC®6430-20 是一款差分增益部件放大器，专为驱动高分辨率、高速 ADC 而设计，其具有卓越的线性度 (在高于 1000MHz 频率下) 和低相关输出噪声。

产品详情

LTC®6430-20 是一款差分增益部件放大器，专为驱动高分辨率、高速 ADC 而设计，其具有卓越的线性度 (在高于 1000MHz 频率下) 和低相关输出噪声。LTC®6430-20 采用单 5V 工作电源，且功耗仅为 850mW。

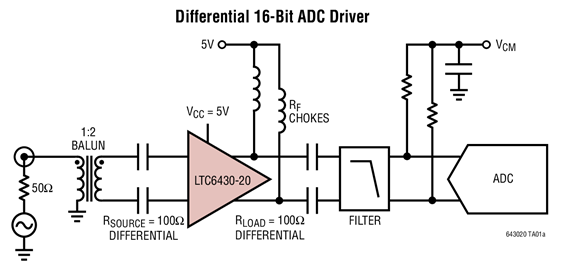

在其差分配置中，LTC®6430-20 能直接驱动一个 ADC 的差分输入。通过采用 1:2 平衡-不平衡变压器，该器件可制成一种出色的 50Ω 宽带平衡放大器。而利用 1:1.33 平衡-不平衡变压器，此器件则可制作出高保真度 40MHz 至 1000MHz 75Ω CATV 放大器。

LTC®6430-20 以简单易用为设计目标，所需的支持组件极少。该器件在内部匹配至 100Ω 差分源 / 负载阻抗。片内偏置和温度补偿功能可确保在环境条件变化的情况下提供一致的性能。

LTC®6430-20 采用一种高性能 SiGe BiCMOS 工艺，以实现与类似 GaAs 放大器相当的可重复性。所有 A 级 LTC®6430-20 器件的 OIP3 指标均在 380MHz 频率下进行测试并提供相关保证。LTC6430-20 采用具有裸露衬垫的 4mm x 4mm、24 引脚 QFN 封装，旨在改善热管理并实现低电感。另外，还提供了一款具有相似性能的单端 50Ω IF 增益部件，请查阅相关器件 LTC6431-20 的信息。


应用

  • 差分 ADC 驱动器
  • 差分 IF 放大器
  • 正交频分复用 (OFDM) 信号链路放大器
  • 50Ω 平衡 IF 放大器
  • 75Ω CATV 放大器
  • 700MHz 至 800MHz LTE 放大器
  • 低相位噪声时钟或 LO 放大器

优势和特点

  • 在 240MHz 时具有 51.0dBm OIP3 (驱动一个 100Ω 差分负载)
  • 在 240MHz 时 NF = 2.9dB
  • 20MHz 至 2060MHz -3dB 带宽
  • 20.8dB 增益
  • A 级器件在 380MHz 频率下进行了 100% 的 OIP3 测试
  • 0.6nV/√Hz 总输入噪声
  • 在高达 1.4GHz 频率下 S11 < -10dB
  • 在高达 1.4GHz 频率下 S22 < -10dB
  • > 2.75VP-P 线性输出摆幅
  • P1dB = 24.0dBm
  • 不易受到 VCC 变化的影响
  • 100Ω 差分增益部件操作
  • 输入 / 输出在内部匹配至 100Ω 差分
  • 单 5V 电源
  • DC 功率 = 850mW
  • 4mm x 4mm、24 引脚 QFN 封装
