产品详情

AD8476是一款功耗极低的全差分精密放大器，集成用于单位增益的增益电阻。它非常适合用作驱动低功耗、高性能ADC的单端转差分或差分转差分放大器。用户可利用内部共模反馈环路调整输出共模电压，使AD8476输出与ADC的输入相匹配。内部反馈环路也可提供出色的输出平衡，并能抑制偶数阶谐波失真产物。

轨到轨输出提供最大的动态范围，可与许多不同的信号电平接口。AD8476还提供过压保护功能，在采用5 V单电源供电的同时，器件能够耐受最高±18 V的工业输入电压。

AD8476适合与SAR型、Σ-Δ型和流水线型转换器一起工作。高电流输出级使它能以极小的误差驱动许多ADC的开关电容前端电路。

不同于市面上的许多差分放大器，AD8476是一款高精度放大器。其最大输出失调电压为200 μV，输出噪声为37 nV/√Hz，总谐波失真为-120 dB (10 kHz)，能够很好地配合低功耗、高精度转换器工作。

考虑到其低功耗和高精度特性，压摆增强的AD8476具有出色的速度，能够建立至16位精度进行250 kSPS采集。

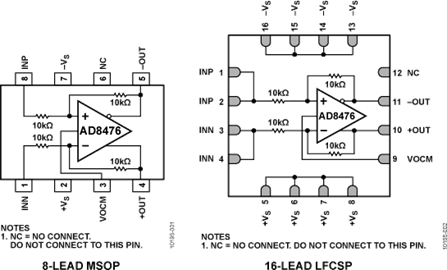

AD8476采用节省空间的8引脚MSOP封装，额定温度范围为−40°C至+125°C。

应用

• ADC驱动器
• 差分仪表放大器构建模块
• 单端转差分转换器
• 电池供电仪表

优势和特点

• 极低功耗
  - 电源电流：330 μA
• 全差分或单端输入/输出
• 差分输出设计用于驱动精密ADC
  - 驱动开关电容和Σ-Δ型ADC
  - 轨到轨输出
• VOCM引脚调整输出共模电压
• 最高超过电源电压18 V的过压保护
• 高性能
  - 适合驱动16位、最高250 kSPS的转换器
  - 输出噪声：39nV/√Hz
  - 增益漂移：1 ppm/°C
  - 输出失调电压：200 µV（最大值）
  - 压摆率：10 V/μs
  - 带宽：5 MHz
• 单电源供电：3 V至18 V
• 双电源供电：±1.5 V至±9 V
