产品详情

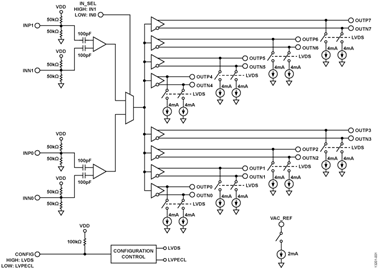

HMC6832是一款可选输入、2:8差分扇出缓冲器，针对低噪声时钟分发而设计。HMC6832利用低抖动输出实现下游电路的低噪声同步切换，如混频器、模数转换器(ADC)/数模转换器(DAC)、或串行器/解串器(SERDES)器件。该器件能够实现低压正发射极耦合逻辑(LVPECL)或低压差分信号(LVDS)配置，方法是针对LVPECL拉低CONFIG引脚，或者针对伪LVDS拉高或打开（内部拉高）该引脚。

产品聚焦

1. 多种输出配置。CONFIG引脚允许用户选择LVPECL或LVDS输出端接
2. 多个电源电压供电。HMC6832 LVPECL端接时采用2.5 V或3.3 V工作（LVDS时仅为2.5 V）。
3. 低噪声。HMC6832具有−168 dBc/Hz至−162 dBc/Hz的低噪声（典型值，最高3000 MHz）。
4. 低传播延迟。HMC6832显示了小于207 ps（典型值）的低延迟。它还具有±5 ps（典型值）的低通道偏斜。
5. 低内核电流。HMC6832具有56 mA（典型值）的低内核电流。

应用

• SONET、光纤通道、GigE时钟分发
• ADC/DAC时钟分发
• 低偏斜和抖动时钟
• 无线/有线通信
• 电平转换
• 高性能仪器仪表
• 医疗成像
• 单端至差分转换

优势和特点

• 超低噪底：−165.9 dBc/Hz或−165.2 dBc/Hz（LVPECL或LVDS，2000 MHz）
• 可配置为LVPECL或伪LVDS输出
• 2.5 V或3.3 V LVPECL工作电压（LVDS仅为2.5 V）
• 宽带：工作频率范围：10 MHz至3500 MHz
• 灵活的输入接口
  • LVPECL、LVDS、CML和CMOS兼容
  • 交流或直流耦合
  • 片上端接高阻抗50 kΩ分流电阻至VDD和GND
• 多个输出驱动器
  • 多达8个差分或16个单端LVPECL或LVDS输出
• 通过IN_SEL和CONFIG引脚实现低速数字控制
• 28引脚、5 mm × 5 mm、LFCSP封装、25 mm²
