产品详情

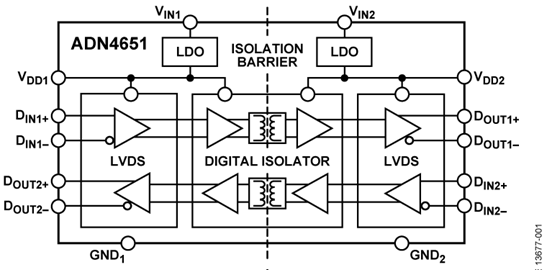

ADN4651是一款信号隔离式、低压差分信号(LVDS)缓冲器，数据速率高达600 Mbps，并且具有极低的抖动。

该器件集成iCoupler技术，增强了高速工作性能，可提供符合TIA/EIA-644-A标准的LVDS驱动器和接收器电隔离。 从而实现LVDS信号链的直接隔离。

该器件提供多种通道配置，ADN4651上的LVDS接收器内置故障安全机制，确保当输入浮动、短路或没有驱动而端接时，对应LVDS驱动器输出为逻辑1。

LVDS和隔离电路采用2.5V电源，提供高速工作和低抖动。 集成片上LDO采用外部3.3V电源可以提供需要的2.5V电源。 额定温度范围为宽工业温度范围，采用20引脚宽体SOIC封装，具有5kV rms隔离。应用

• 模拟前端(AFE)隔离
• 数据平面隔离
• 隔离高速时钟和数据链路
• 针对LVDS提供隔离SPI

优势和特点

• 5 kV rms LVDS隔离器
• 符合TIA/EIA-644-A LVDS标准
• 4.5 ns最大传播延迟
• 151 ps最大峰峰值抖动（600 Mbps）
• 100 ps最大脉冲偏斜
• 不同器件通道间偏斜：最大600 ps
• 2.5 V或3.3 V电源
• -75 dBc电源纹波抑制和毛刺抑制
• ±8 kV IEC 61000-4-2 ESD隔离保护
• 高共模瞬变抗扰度： >25 kV/μs
• 具有600Mbps PRBS或300 MHz时钟，符合EN55022 B类辐射标准
• 安全和法规认证（RW-20封装）
  • UL（申请中） 1分钟5,000 V rms，符合UL 1577
  • CSA元件验收通知#5A（申请中）符合VDE标准证书（申请中）
    • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
    • V_IORM = 424 V峰值
• 对于开路、短路和端接输入，具有故障安全功能，确保输出高电平
• 工作温度范围： -40℃至+125℃
• 5kV rms，采用SOIC-W20封装，爬电距离与电气间隙为7.6 mm
