产品详情

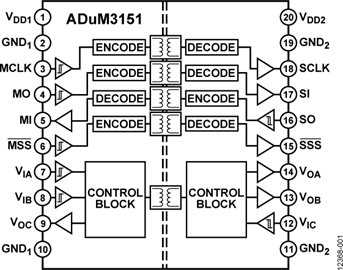

ADuM3151/ADuM3152/ADuM3153均为7通道、SPIsolator™数字隔离器，针对隔离式串行外设接口(SPI)进行了优化。这款器件基于ADI公司的iCoupler®芯片级变压器技术，在CLK、MO/SI、MI/SO和SSSPI总线信号中具有低传播延迟特性，可支持最高17 MHz的SPI时钟速率。这些通道在工作时具有14 ns传播延迟和1 ns抖动，以针对SPI优化时序。

ADuM3151/ADuM3152/ADuM3153隔离器还以三种不同的通道方向组合额外提供了3个独立的低数据速率隔离通道。器件以250 kbps数据速率对慢速通道中的数据进行采样和串行化，并在低速通道中伴有最高2.5 μs的抖动。

应用

• 工业可编程逻辑控制器(PLC)
• 传感器隔离

优势和特点

• 支持最高17 MHz的SPI时钟速度
• 4个高速、低传播延迟、SPI信号隔离通道
• 三个250 kbps数据通道
• 20引脚SSOP封装，爬电距离为5.1 mm
• 工作温度高达：125°C
• 高共模瞬变抗扰度：>25 kV/μs
• 安全和法规认证
  • UL认证符合UL 1577标准
    • 1分钟3750 V rms
  • CSA元件验收通知5A
  • VDE合格证书
    • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
    • V_IORM = 565 V峰值
