ADN4620/ADN4621均为双通道、信号隔离式、低压差分信号 (LVDS) 缓冲器，数据速率高达 2.5 Gbps，并且具有非常低的抖动

产品详情

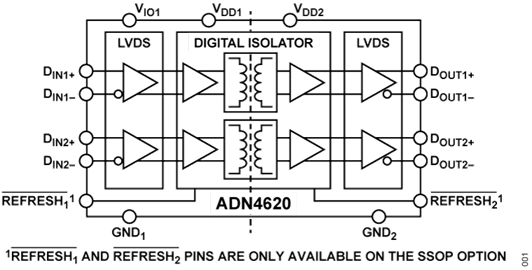

ADN4620/ADN4621均为双通道、信号隔离式、低压差分信号 (LVDS) 缓冲器，数据速率高达 2.5 Gbps，并且具有非常低的抖动。这些套件集成了亚德诺半导体技术（上海）有限公司的 iCoupler® 技术，已针对高速运行进行了增强，可提供 LVDS 信号链的插入式电气隔离。与 LVDS 接收器和 LVDS 驱动器之间的 AC 耦合和/或电平转换允许隔离其他高速信号，例如电流模式逻辑 (CML)。

ADN4620/ADN4621 包括一种刷新机制，用于监控输入和输出状态，并确保它们在没有数据转换的情况下（例如在通电时）保持不变。为了以低抖动实现低功耗和高速运行，隔离器电路采用 1.8 V 电源，3.3 V 电源用于 LVDS 接收器，以支持全共模范围，输入电压范围为（输入共模+差分输入电压）0 V 至 2.4 V，如数据手册中的表 2 所示。

这些器件的额定温度范围为宽工业温度范围，采用紧凑型 SSOP 封装，具有 5.3 mm 爬电距离（在交流电源电压下实现强化绝缘）。

应用

  • 模拟前端隔离
  • 数据平面隔离
  • 隔离高速时钟和数据链路
  • 多千兆位序列化/反序列化 (SERDES)
  • PCB 对 PCB 光纤更换（例如：短距离光纤）

优势和特点

  • 3.75 kV rms LVDS 隔离器
  • 符合 TIA/EIA-644-A LVDS 信号电平标准
  • 双通道配置（ADN4620：2 + 0，ADN4621：1 + 1）
  • 任何数据速率支持高达 2.5 Gbps 开关频率，具有低抖动特性
    • 两个通道的总带宽为 5 Gbps
    • 2.15 ns 典型传播延迟
    • 典型抖动：0.82 ps rms（随机），40 ps（总峰峰值）
  • 低功耗 1.8 V 电源和用于 I/O 的 3.3 V 电源
  • ±7 kV IEC 61000-4-2 ESD 隔离栅保护
  • 高共模瞬变抗扰度：70 kV/μs（典型值）
  • 安全和法规认证（20 引脚窄间距小外型 [SSOP] 封装）
    • UL（申请中）：1 分钟 3750 V rms，符合 UL 1577
    • CSA 元件验收通知 5A（申请中）
    • VDE 合规证书，强化绝缘（申请中）
      • DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
      • VIORM = 1500 VPEAK（最大工作绝缘电压）
  • 使能或禁用刷新（低速输出正确性检查）
  • 工作温度范围：−40°C 至 +125°C
  • 紧凑型 SSOP 封装，爬电距离为 5.3 mm
