产品详情

LTC^®1321 / LTC1322 / LTC1335 是低功率 CMOS 双向收发器，各具两个可再配置接口端口。每款器件可配置为两个 RS485 差分端口、两个单端端口、或者一个 RS485 差分端口和一个单端端口。 LTC1321 / LTC1322 能够提供 RS232 或 EIA562 兼容型单端输出；LTC1335 则提供 EIA562 兼容型输出，另外还包括一个输出使能引脚，因而可使接收器逻辑电平输出具有三种状态。

RS232/EIA562 收发器工作至 120kBaud，而且完全符合 EIA/TIA-562 规范。RS485 收发器工作至 10MBaud，并完全符合 RS485 和 RS422 规范。所有的接口驱动器均拥有短路和热停机保护功能。一个使能引脚允许强制 RS485 驱动器输出进入高阻抗状态，即使在输出被强制超过电源轨或电源被关断的情况下也将保持。驱动器输出和接收器输入均具有 ±10kV ESD 保护等级。一种环回模式将驱动器输出回接至接收器输入以进行诊断自测试。

当 6.5V ≤ V_DD ≤ 10V 和 –6.5V ≥ V_EE ≥ –10V 时， LTC1321 / LTC1322 能够支持 RS232 电压电平。LTC1335 支持接收器输出使能，但是不支持 RS232 电平。一种停机模式可将 ICC 电源电流减小至 15μA。

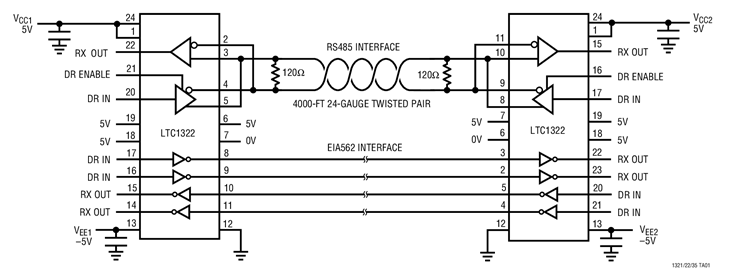

应用

• 低功率 RS485/RS422/EIA562/RS232 接口
• 电缆中继器
• 电平变换器

优势和特点

• LTC1321：2-EIA562/RS232 收发器 / 2-RS485 收发器
• LTC1322：4-EIA562/RS232 收发器 / 2-RS485 收发器
• LTC1335：具OE的4-EIA562 收发器 / 2-RS485 收发器
• LTC1321 / LTC1322 具有与 SP301 / SP302 相同的引出脚配置
• LTC1335 具有接收器三态输出
• 低电源电流：1mA (典型值)
• 在停机模式中的电源电流为 15μA
• 运行速度达 120kBaud (在 EIA/TIA-562 或 RS232 模式中)
• 运行速度达 10MBaud (在 RS485/RS422 模式中)
• 在环回模式中具有自测试能力
• 无上电 / 断电毛刺干扰的输出
• 驱动器在三态、停机模式中或电源关断时保持高阻抗
• 热停机保护
• I/O 线能够承受 ±25V
• 可承受重复的 10kV ESD 脉冲
