产品详情

LTC^®4301L 可热插拔型两线式总线缓冲器允许在带电背板上进行 I/O 板卡的插拔，而不会损坏数据和时钟总线。此外，LTC4301L 的 SDAIN 和 SCLIN 引脚还与具有低至 1V 上拉电压的系统相兼容。控制电路可保持背板与插件板之间的隔离，直到出现一个停止位或总线空闲状态为止。当背板与插件板相连时，LTC4301L 将提供双向缓冲，从而使背板与插件板电容之间保持隔离。

当被驱动至低电平时，CS 输入引脚将允许器件在出现一个停止位或总线空闲状态之后连接。把 CS 引脚驱动至高电平将导致 SCLIN 与 SCLOUT 以及 SDAIN 与 SDAOUT 之间的断接。READY 引脚上的逻辑高电平表示背板与插件板侧是连接在一起的。

LTC4301L 可提供 8 引脚 DFN (3mm x 3mm) 封装和 MSOP 封装。

应用

• 带电电路板插入
• 服务器
• 电容缓冲器 / 总线扩展器
• 台式计算机

优势和特点

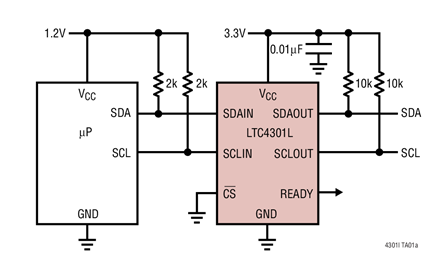

• 可将 1V 信号电平转换至标准 3.3V 和 5V 逻辑电源轨
• 在 SDAIN 和 SCLIN 引脚上允许低至 1V 的总线上拉电压
• 用于 SDA 和 SCL 线的双向缓冲器增加了扇出
• 在背板上进行带电电路板插拔操作期间可防止 SDA 和 SCL 损坏
• 将输入 SDA 和 SCL 线与输出隔离开来
• 10kV 人体模型 ESD 保护
• 支持时钟展宽、判优和同步
• 用于 V_CC = 0V 的高阻抗 SDA、SCL 引脚
• CS 引脚负责控制从输入至输出的连接
• 与 I²C 标准模式、I²C 快速模式和 SMBus 标准相兼容 (工作频率高达 400kHz)
• 小外形 8 引脚 MSOP 封装和 DFN (3mm x 3mm) 封装
