产品详情

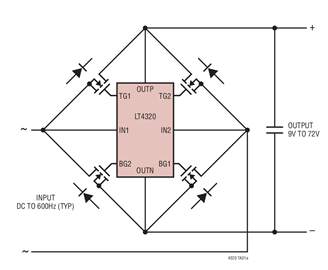

LT4320 / LT4320-1 是理想二极管桥控制器，可驱动 4 个 N 沟道 MOSFET，支持从 DC 至 600Hz (典型值) 的电压整流。通过较大限度地增加可用电压并降低功耗 (见热录像仪比较)，该理想二极管桥控制器简化了电源设计并降低了电源成本，尤其是在低电压应用中。

另外，理想二极管桥还消除了热设计问题和昂贵的散热器，并极大地缩减了 PC 板面积。LT4320 的内部充电泵支持一种全 NMOS 设计，从而免除了体积更大且更加昂贵的 PMOS 开关。如果电源发生故障或短路，则快速关断以较大限度地抑制反向电流瞬变。

LT4320 设计用于 DC 至 60Hz (典型值) 电压整流，而 LT4320-1 则专为 DC 至 600Hz (典型值) 电压整流而设计。视 MOSFET 尺寸和工作负载电流的不同，可以执行更高频率的运作。

应用

• 安保摄像机
• 地面或机载功率分配系统
• 具有一个辅助输入的以太网供电设备
• 极性无关的电源输入
• 替代二极管电桥

优势和特点

• 较大限度地提高电源效率
• 消除了热设计问题
• DC 至 600Hz
• 9V 至 72V 工作电压范围
• I_Q = 1.5mA (典型值)
• 实现了可用电压的较大化
• 采用 8 引脚 (3mm x 3mm) DFN 、12 引脚 MSOP 和 8 引脚 PDIP 封装
