ADP1974是一款恒定频率、电压模式、同步、脉冲宽度调制(PWM)控制器，用于DC-DC双向应用

产品详情

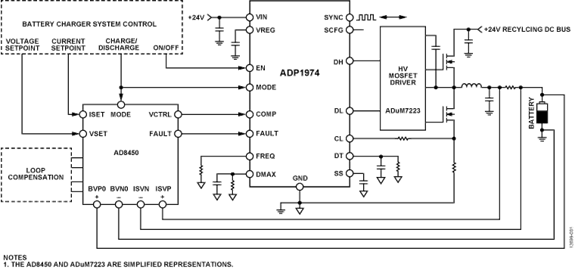

ADP1974是一款恒定频率、电压模式、同步、脉冲宽度调制(PWM)控制器，用于DC-DC双向应用。 ADP1974旨在配合外部高电压场效应晶体管(FET)、半桥驱动器和外部控制器件（如AD8450/AD8451）用于电池测试、化成和调理应用。 该器件可在电池充电模式下作为降压转换器使用，并在放电模式下作为升压转换器使用，以便循环利用输入总线上的电能。

ADP1974高电压VIN电源引脚最高可耐受60 V工作电压，同时降低额外的系统电源电压需求。 ADP1974集成诸如精密使能、带可编程相移的内部和外部同步控制、可编程最大占空比，死区控制以及峰值打嗝限流保护等功能。 其它保护特性包括用于限制启动时输入浪涌电流的软启动、精密使能和热关断（TSD）。 ADP1974还提供COMP引脚，可从外部控制PWM占空比；集成的FAULT引脚则可禁用DH和DL输出。 这些功能与AD8450/AD8451模拟前端(AFE)误差放大器兼容。

ADP1974采用16引脚TSSOP封装，与ADP1972引脚兼容。

应用

  • 单个和多电池供电化成和测试
  • 带循环功能的高效率电池测试系统
  • 电池调理（充电和放电）系统
  • 兼容AD8450/AD8451恒定电压(CV)和恒定电流(CC)模拟前端误差放大器

优势和特点

  • 输入电压范围： 6V至60V
  • 片上5 V线性调节器
  • 降压/充电或升压/放电模式
  • 高PWM线性度，
    4 V p-p PWM斜坡
  • FAULT和COMP输入与 AD8450/AD8451兼容
  • 可编程死区控制
  • 可调节频率范围：50 kHz至300 kHz
  • 带可调相移的同步输出或输入
  • 可编程最大占空比
  • 可编程软启动
  • 峰值打嗝限流保护
  • 与ADP1972（异步版）引脚兼容
  • TSD保护
  • 16引脚TSSOP
