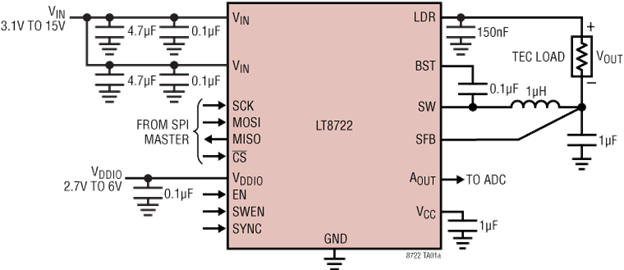

LT8722是一款高性能、高效率、单芯片全桥DC/DC转换器。全桥的一侧由脉宽调制(PWM)降压功率级驱动，而另一侧由线性功率级驱动。LT8722可以为其负载提供高达±54W¹的功率，而只需要单个电感。集成25位数模转换器(DAC)用于控制LT8722输出电压。两个额外的9位DAC可控制正和负输出限流。模拟输出遥测引脚可用于监控SPI可选参数，如V_IN、V_OUT、I_OUT或LT8722结温。串行外设接口(SPI)可用于配置和控制LT8722，从而灵活设置所需的输出电压、输出限流、电压限值、开关频率和控制ON/OFF行为。SPI的工作频率高达10MHz，可实现快速回读和控制。LT8722采用3.1V至15V单电源供电。Silent Switcher技术用于最大限度地降低EMI/EMC辐射，并在高开关频率下提供高效率。LT8722采用3mm × 3mm LQFN封装。

优势和特点

25 位数字输出电压控制
宽输入电压范围：3.1V 至 15V
±4A 输出电流
高输出功率：高达 54W¹
在高频下具有高效率
- 在 4A、15V_IN、f_SW = 3MHz 时，效率为 92.6%
SPI 接口允许用户：
- 设置输出调节电压
- 设置输出限流值
- 检查套件状态
- 启用/禁用输出

集成 4A 电源开关
Silent Switcher^® 架构
用于诊断/遥测的模拟输出
可调并且可同步：500kHz 至 3MHz
小型、3mm × 3mm、18 引脚 LQFN 封装
