产品详情

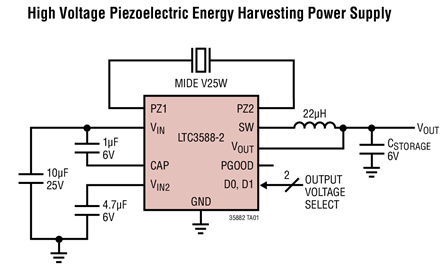

LTC^®3588-2 集成了一个低损失全波桥式整流器和一个高效率降压型转换器，以造就一款专为高输出阻抗能源 (例如：压电换能器) 而优化的完整能量收集解决方案。

一种具有一个 16V 上升门限的超低静态电流欠压闭锁 (UVLO) 模式实现了从具有高开路电压的压电式换能器的高效能量抽取。该能量通过一个高效率同步降压型稳压器从输入电容器转移至输出。另外，该 16V UVLO 门限还允许通过降压型稳压器实现输入至输出电流倍增。降压型稳压器具有一种睡眠状态，该状态可较大限度地减小输入和输出静态电流，同时保持稳压作用。

可通过引脚来选择 4 种输出电压 (3.45V、4.1V、4.5V 和 5.0V)，连续输出电流高达 100mA，并且适合锂离子电池和磷酸铁锂 (LiFePO₄) 电池以及超级电容器。一个设定在 20V 的输入保护性分路器提供了过压保护功能。

应用

• 压电式能量收集
• 机电式能量收集
• 低功率电池充电
• 无线 HVAC 传感器
• 移动物品跟踪
• 轮胎压力传感器
• 工业传感器的电池更换

优势和特点

• 1500nA 输入静态电流 (输出处于调节状态  —  无负载，V_IN = 18V)
• 在 UVLO 模式中的输入静态电流为 830nA (V_IN = 12V)
• 14V 至 20V 输入工作范围
• 集成的低损失全波桥式整流器
• 16V UVLO 改善了采用高电压电流受限型输入时的功率利用率
• 高达 100mA 的输出电流
• 高效率集成迟滞降压型 DC/DC 转换器
• 可选的输出电压：3.45V、4.1V、4.5V、5.0V
• 输入保护性分路器  —  高达 25mA 的下拉电流 (在 V_IN ≥ 20V)
• 采用10 引脚 MSE 封装和 3mm x 3mm DFN 封装
