产品详情

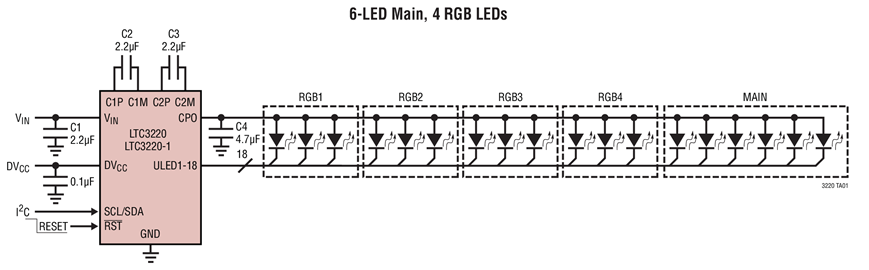

LTC^®3220 / LTC3220-1 是高集成度多显示屏 LED 驱动器。这些器件包括一个高效率、低噪声充电泵，用于为多达 18 个通用 LED 电流源供电。LTC3220 / LTC3220-1 只需 5 个小陶瓷电容器即可构成一个完整的 LED 电源和电流控制器。

LED 电流由一个内部精准电流基准来设定。所有通用电流源的独立调光、接通/关断、闪烁和灰度等级控制均通过 I²C 串行接口来实现。可使用 6 位线性 DAC 来独立地调节每个通用 LED 电流源的亮度电平。

LTC3220 / LTC3220-1 充电泵根据 LED 电流源两端的电压来优化效率。这些器件在 1x模式中上电，并当任一被使能的 LED 电流源开始进入压降状态时就自动切换至升压模式。压降将把这些器件转换至 1.5x 模式，随后的压降则把 LTC3220 / LTC3220-1 切换至 2x 模式。当某个数据位通过 I²C 端口进行更新时，这些器件将复位至 1x 模式。

应用

• 采用 QVGA+ 显示屏的可视电话
• 键盘照明
• 通用/各类照明

优势和特点

• 具 64 级线性亮度控制能力的 18 个 20mA 通用型电流源
• 采用二线式I²C 接口来实现每个电流源的独立接通 / 关断、亮度电平、闪烁和灰度等级控制
• 低噪声多模式充电泵 (1x、1.5x、2x) 提供高达 91% 的效率
• 转换速率受限的开关操作降低了传导噪声和辐射噪声 (EMI)
• 高达 360mA 的总输出电流
• 内部电流基准
• 单个复位引脚用于实现异步停机和所有数据寄存器的复位
• 提供了两个 I²C 地址 (LTC3220：0011100，LTC3220-1：0011101)
• 自动或强制模式切换
• 内部软起动功能可限制浪涌电流
• 短路 / 热保护
• 4mm x 4mm 超薄型 (高度仅 0.55mm) 28 引脚 QFN 封装
