产品详情

LTC^®3202 是一款低噪声、恒定频率充电泵 DC/DC 转换器，它采用分数转换来提高白光 LED 应用的效率。该器件可从一个 2.7V 至 4.5V 输入来产生一个已调电压或高达 125mA 的电流。低外部组件数目 (V_IN 和 V_OUT 上的两个跨接电容器和两个小的旁路电容器) 使得 LTC3202 非常适合于小型的电池供电式应用。

一个内部 2 位 DAC 使得能够通过调节 LED 电流来实现 LED 亮度控制。LTC3202还具有热停机保护功能，并能够安全承受从 V_OUT 至 GND 的连续短路条件。内置软起动电路用于防止在启动期间产生过大的浪涌电流。高开关频率允许使用小的外部电容器。一种低电流停机功能可以将负载与 V_IN  断接，并把静态电流减小至 1μA 以下。

LTC3202 采用 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装。

应用

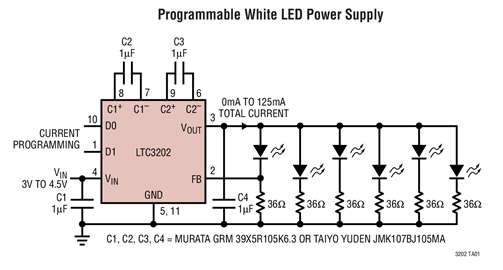

• 白光 LED 背面照明
• 可编程升压电流源

优势和特点

• 低噪声恒定频率操作
• 输入电流比倍压充电泵小 25%
• 高输出电流：达 125mA
• 小型应用电路
• 已调输出电压或电流
• 具自动软起动功能
• V_IN 范围：2.7V 至 4.5V
• 无电感器
• 1.5MHz 开关频率
• 在停机模式中 I_CC < 1µA
• 采用 10 引脚 MSOP 和 3mm x 3mm DFN 封装
