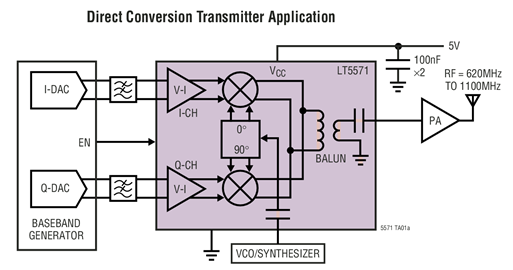

LT5571 是一款专为高性能无线应用 (包括无线基础设施) 而设计的直接 I/Q 调制器。它允许采用差分基带 I 和 Q 信号对 RF 信号进行直接调制。该器件支持 RFID、GSM、EDGE、CDMA、CDMA2000 及其它系统。还可以通过在 I 和 Q 输入端上施加 90° 移相信号而把这款器件配置为镜频抑制上变频混频器。高阻抗 I/Q 基带输入由电压至电流转换器组成，后者再驱动双平衡混频器。这些混频器的输出相加，并加至一个片内 RF 变换器，该 RF 变换器负责把差分混频器信号转换为一个 50Ω 单端输出。4 个平衡 I 和 Q 基带输入端口用于来自一个具有约 0.5V 共模电压信号源的 DC 耦合。LO 通路由一个具单端输入的 LO 缓冲器和若干精准正交信号发生器 (负责产生用于混频器的 LO 驱动电压) 组成。电源电压范围为 4.5V 至 5.25V。

应用

• RFID 询问器
• GSM、CDMA、CDMA2000 发送器
• 点对点无线基础设施发送
• 用于蜂窝频段的镜频抑制上变频器
• 用于 620MHz 至 1100MHz 本机振荡器信号的低噪声可变移相器
