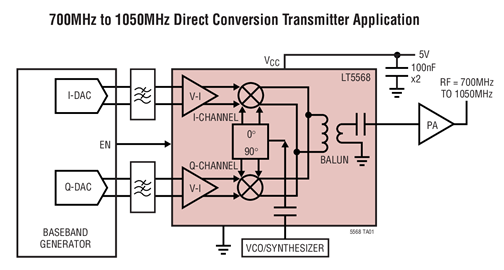

LT5568 是一款专为包括无线基础设施在内的高性能无线应用而设计的直接 I/Q 调制器。该器件允许使用差分基带 I 和 Q 信号来对一个 RF 信号进行直接调制。它支持 PHS、GSM、EDGE、TD-CDMA、CDMA、CDMA2000、W-CDMA 及其他系统。另外，也可通过向 I 和 Q 输入端施加 90° 相移信号以将此器件配置成一个镜频抑制上变频混频器。I/Q 基带输入包括电压至电流转换器，而这些转换器又负责驱动双平衡混频器。这些混频器的输出被相加并输送至一个片内 RF 变压器，该 RF 变压器将差分混频器信号转换为一个 50Ω 单端输出。4 个平衡的 I 和 Q 基带输入端口用于通过一个具有约 0.5V 共模电压电平的电源进行 DC 耦合。LO 通路包括一个具有单端输入的 LO 缓冲器，和负责产生用于混频器之 LO 驱动电压的精准正交发生器。电源电压范围为 4.5V 至 5.25V。

应用

• 用于蜂窝频段的基础设施发送 (Tx)
• 用于蜂窝频段的镜频抑制上变频器
• 用于 700MHz 至 1050MHz 本机振荡器信号的低噪声可变移相器
• RFID 阅读器
