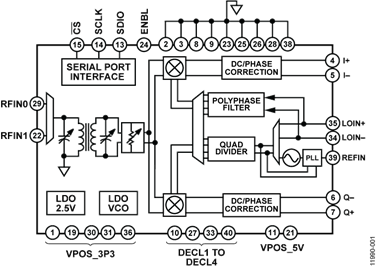

ADRF6820是一款高度集成的解调器和频率合成器，非常适合用于下一代通信系统中。该器件功能丰富，内置一个高线性度宽带I/Q解调器、一个集成式小数N分频锁相环(PLL)，以及一个低相位噪声多核压控振荡器(VCO)。此外，ADRF6820还集成了2:1 RF开关、一个片内可调谐RF巴伦、一个可编程RF衰减器和两个低压差(LDO)稳压器。该高度集成的器件适用于6 mm x6 mm小尺寸解决方案。

高度隔离的2:1 RF开关和片内可调谐RF巴伦使ADRF6820支持两个单端50 Ω端接RF输入。可编程衰减器确保高线性度解调器内核具有较佳的差分RF输入电平。集成式衰减器提供的衰减范围为0 dB至15 dB，步进为1 dB。

ADRF6820提供两种备用方式产生差分本振(LO)输入信号： 从外部通过高频低相位噪声LO信号产生，或从内部通过片内小数N分频频率合成器。集成式频率合成器的连续LO覆盖范围为356.25 MHz至2850 MHz。由于基准频率值在传递至鉴频鉴相器(PFD)之前能够通过除法或乘法模块将其增加或减少至期望值，因此PPL基准电压源输入可支持较宽的频率范围。

选定后，内部小数N分频频率合成器的输出施加到2分频正交分相器。1× LO信号可从外部LO路径施加到内置的多相滤波器，或者2分频正交分相器采用2× LO信号产生正交LO输入信号，用于混频器。

ADRF6820采用先进的硅锗BiCMOS工艺制造，采用符合RoHS标准的40引脚、6 mm x 6 mm LFCSP封装，配有裸露焊盘。其额定温度范围为40℃至+85℃。

应用

• 蜂窝W-CDMA/GSM/LTE
• 数字预失真(DPD)接收器
• 微波点对点无线电
