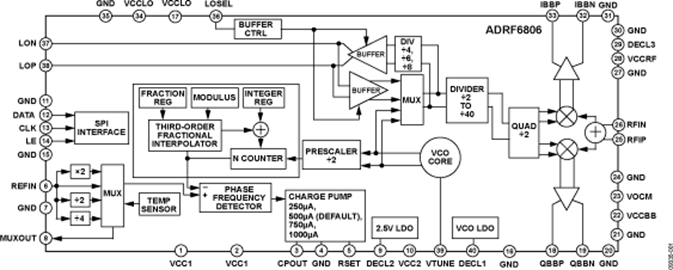

ADRF6806是一款高动态范围IQ解调器，集成PLL和VCO。小数N分频PLL/频率合成器产生2.8 GHz至4.2 GHz范围的频率。可编程正交分频器（分频比 = 4至80）将VCO输出频率分频至所需的本振(LO)频率，以便以正交方式驱动混频器。此外，输出分频器（分频比=4至8）产生一个分频VCO信号供外部使用。

PLL支持10 MHz至160 MHz范围内的输入基准频率。鉴相器输出控制一个电荷泵，其输出在片外环路滤波器中进行积分。然后，环路滤波器输出施加于一个集成式VCO。

IQ解调器将差分RF输入与源自正交分频器的复数LO混频。差分I和Q输出路径具有出色的正交精度，可以处理基带信号或最高120 MHz的复数中频信号。

通过对串行接口寄存器编程以降低功耗，还可提供低功耗工作模式，同时输入线性度和输出驱动电流略有降低。

ADRF6806采用先进的硅锗BiCMOS工艺制造，提供40引脚、裸露焊盘、符合RoHS标准的6 mm x 6 mm LFCSP封装。额定温度范围为-40°C至+85°C。

应用

• QAM/QPSK RF/IF解调器
• 蜂窝W-CDMA/CDMA/CDMA2000
• 微波点对（多）点无线电
• 宽带无线和WiMAX
