AD6673是一款11位、250 MSPS、双通道中频(IF)接收机，专门针对要求高动态范围性能、低功耗和小尺寸的电信应用中支持多天线系统而设计。

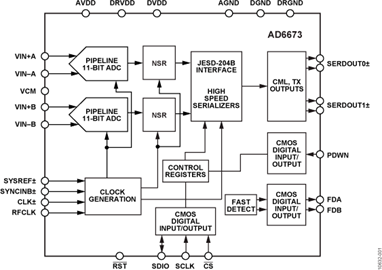

该器件包括两个高性能模数转换器(ADC)和噪声整形再量化器(NSR)数字模块。每个ADC由多级、差分流水线架构组成，并集成了输出纠错逻辑，每个ADC差分流水线的第一级包含一个宽带宽开关电容采样网络。集成基准电压源可简化设计。占空比稳定器(DCS)补偿ADC时钟占空比的波动，使转换器保持出色的性能。

各ADC的输出内部连接到NSR模块。集成NSR电路能够提高奈奎斯特带宽内较小频段的信噪比(SNR)性能。该器件支持两种不同的输出模式，可通过SPI选择。如果使能NSR特性，则在处理ADC的输出时，AD6673可以在有限的部分奈奎斯特带宽内实现更高的SNR性能，同时保持11位输出分辨率。

可以对NSR模块进行编程，以提供采样时钟22%或33%的带宽。例如，当采样时钟速率为250 MSPS时，在22%模式下，AD6673可以在55 MHz带宽内实现最高76.3 dBFS的SNR；在33%模式下，它可以在82 MHz带宽内实现最高73.5 dBFS的SNR。

禁用NSR模块时，ADC数据直接以11位的分辨率提供给输出端。这种工作模式下，AD6673能够在整个奈奎斯特带宽内实现最高65.9 dBFS的SNR。因此，AD6673可以用于电信应用，例如要求更宽带宽的数字预失真观测路径。

默认情况下，ADC输出数据可以直接路由至两个外部JESD204B串行输出通道，这些输出设置为电流模式逻辑(CML)电平。支持两种模式，使得输出编码数据可通过一个或两个通道发送（L = 1；F = 4或L = 2；F = 2）。单通道操作支持最高125 MSPS的转换器速率。器件提供同步输入控制（SYNCINB±和SYSREF±）。

产品特色

1. 可配置JESD204B输出模块集成锁相环(PLL)，支持每通道最高5 Gbps的采样速率（最多两个通道）。
2. 中频接收机包括两个11位250 MSPS ADC，ADC具有可编程的噪声整形再量化器(NSR)功能，当带宽降低至采样速率的22%或33%时，它能提高信噪比。
3. 支持可选RF时钟输入以简化系统板设计。
4. 取得专利的差分输入在最高至400 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
5. 片内1至8整数输入时钟分频器和SYNC输入支持多器件同步。
6. 采用1.8 V单电源供电。
7. 标准串行端口接口(SPI)支持各种产品特性和功能，例如：控制时钟DCS、关断模式、测试模式、 基准电压模式、超量程快速检测以及串行输出配置等。

应用

• 分集无线电系统
• 多模式数字接收机(3G)
  TD-SCDMA、 WiMax、 WCDMA、 CDMA2000、 GSM、 EDGE、 LTE
• DOCSIS 3.0 CMTS上游接收路径
• HFC数字反向路径接收器
• I/Q解调系统s
• 智能天线系统
• 电子测试与测量设备
• 雷达接收机
• COMSEC无线电架构
• IED检测/干扰系统
• 通用软件无线电
• 宽带数据应用
