AD6641是一款250 MHz带宽数字预失真(DPD)观测接收机

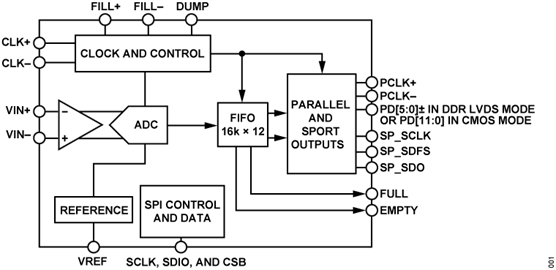

AD6641是一款250 MHz带宽数字预失真(DPD)观测接收机,集成一个12位500 MSPS ADC、一个16k × 12 FIFO和一个多模式后端,用户可通过串行端口(SPORT)、SPI接口、12位并行CMOS端口或6位DDR LVDS端口检索存储在集成FIFO存储器中的数据。它具有出色的动态性能和低功耗特性,适合电信应用,如要求更宽带宽的数字预失真观测路径等。芯片上集成了全部必需功能,包括采样保持器与基准电压源,可提供完整的信号转换解决方案。
片内FIFO允许通过ADC捕捉较短的时间快照,以及以较低速率进行回读。这样,捕捉的数据可以随时以低得多的采样速率进行传输,信号处理限制得以降低。FIFO可以在多种用户可编程模式下工作。在单次捕捉模式下,当捕捉到ADC数据时,可以通过SPI端口或者使用外部FILL±引脚来指示。在连续捕捉模式下,数据持续加载到FIFO中,并使用FILL±引脚停止该操作。
FIFO中存储的数据可以在多种用户可选的输出模式下回读。可以置位DUMP引脚以输出FIFO数据。FIFO中存储的数据可以通过SPORT、SPI、12位并行CMOS端口或6位DDR LVDS接口访问。AD6641在12位CMOS或6位DDR LVDS模式下支持最大输出吞吐速率,器件内部将其限制为最大输入采样速率的1/8。也就是说,当输入时钟速率为500 MSPS时,最大输出数据速率为62.5 MHz。
该ADC要求采用1.9 V模拟电源供电及差分时钟信号,以便充分发挥其工作性能。输出格式选项包括二进制补码、偏移二进制和格雷码。该ADC还提供数据时钟输出,用于正确进行输出数据定时。该器件采用先进的SiGe BiCMOS工艺制造,提供56引脚LFCSP封装,额定温度范围为-40°C至+85°C工业温度范围。该产品受美国专利保护。
应用
- 无线和有线宽带通信
- 通信测试设备
- 功率放大器线性化
产品特色
- 高性能ADC内核。
500 MSPS、250 MHz输入时信噪比维持在65.8 dBFS。 - 低功耗。500 MSPS时功耗仅695 mW。
- 易于使用。
片内16k FIFO允许用户让高性能ADC在目标时间执行处理,并在任意时间以较低的采样速率传输数据,从而减少数据处理的限制。片内基准电压源和采样保持功能使系统设计更灵活。采用1.9 V单电源则简化了系统电源设计。 - 串行端口控制。
标准串行端口接口支持对器件进行配置以及根据用户的需求进行定制。 - 1.9 V或3.3 V SPI和串行数据端口工作模式。
