AD6655接收器能够对很宽的中频频谱进行数字化处理

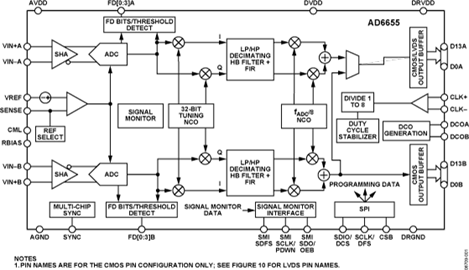

AD6655是一款混合信号中频接收器,内置双通道、14位、80 MSPS/105 MSPS/125 MSPS/150 MSPS ADC和一个宽带数字下变频器(DDC)。旨在为低成本、小尺寸、多功能通信应用提供解决方案。
这款双通道ADC内核采用多级、差分流水线架构,并集成了输出纠错逻辑。每个ADC均具有宽带宽、差分采样保持模拟输入放大器,支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动,使转换器保持出色的性能。
ADC数据输出端在内部直接与接收机的数字下变频器(DDC)相连,以便简化布局并减小互连寄生效应。数字接收机拥有两个通道,具有灵活的处理能力。各接收通道均具有四个级联信号处理级:32位频率转换器(数控振荡器,NCO)、半带抽取滤波器、定点FIR滤波器以及 fADC/8 固定频率NCO。
除接收机DDC外,AD6655还具有多种功能,可简化系统接收机中的自动增益控制(AGC)功能。快速检测特性可以通过输出四位输入电平信息实现快速超量程检测,并且延迟很短。
此外,利用ADC的4个快速检测位,可编程阈值检测器可以监控传入信号的功率,且延迟很短。如果输入信号电平超过可编程阈值,粗调阈值上限指示器就会变为高电平。由于此阈值指示器的延迟很短,因此用户可以迅速调低系统增益,从而避免发生超量程情况。
第二个与AGC相关的功能是信号监控。 该模块允许用户监控输入信号的复合幅度,这有助于设置增益,以优化系统整体的动态范围。
经过数字处理之后,数据可以直接送至两个外部14位输出端口, 这些输出可以设置为1.8 V至3.3 V CMOS或1.8 V LVDS。 另外,CMOS数据还可以仅利用端口A,通过交错配置,以双倍数据速率输出。
AD6655接收器能够对很宽的中频频谱进行数字化处理。 每个接收机均设计用来同时接收主通道和分集通道的信号。 该IF采样架构与传统的模拟技术或较低集成度的数字方法相比,能大幅度降低器件的成本和复杂度。
需要时,灵活的掉电选项可以明显降低功耗。
设置与控制编程可以利用3位SPI兼容型串行接口来完成。
AD6655采用64引脚LFCSP封装,额定温度范围为−40°C至+85°C工业温度范围。
产品聚焦
- 集成双通道、14位、150 MSPS ADC。
- 集成宽带抽取滤波器和32位复信号NCO。
- 快速超量程检测和带串行输出的信号监控器。
- 取得专利的差分输入在最高450 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
- 灵活的输出模式,包括独立CMOS、交错式CMOS、IQ模式CMOS和交错式LVDS。
- SYNC输入可以使多个器件同步。
- 3位SPI端口用于寄存器编程和寄存器回读。
应用
- 通信
- 分集无线电系统
- 多模式数字接收器(3G)
- TD-SCDMA、WiMax、WCDMA、CDMA2000、GSM、EDGE、LTE
- I/Q解调系统
- 智能天线系统
- 通用软件无线电
- 宽带数据应用
