MAX5866为超低功耗、高集成度的模拟前端,尤其适合于便携式通信设备,如手机、PDA、WLAN及3G无线终端

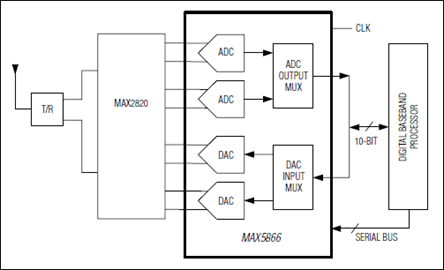

MAX5866为超低功耗、高集成度的模拟前端,尤其适合于便携式通信设备,如手机、PDA、WLAN及3G无线终端。MAX5866集成了双通道、8位接收ADC和双通道、10位发送DAC,同时在超低功耗下提供最高的动态性能。ADC的模拟I-Q输入放大器为全差分模式,可接受1VP-P满量程信号。I-Q通道相位匹配典型值为±0.2°,幅度匹配为±0.5dB。在fIN = 25MHz和fCLK = 60MHz下,ADC具有48dB的SINAD和70.1dBc的无杂散动态范围(SFDR)。DAC的模拟I-Q输出是全差分模式,具有±400mV的满量程输出和1.4V的共模电压。I-Q通道相位匹配典型值为±0.4°,增益匹配为±0.1dB。在fOUT = 6MHz和fCLK = 60MHz时,该DAC还具有双通道、10位分辨率,且SFDR为64.2dBc。

在频分双工(FDD)和时分双工(TDD)模式下,ADC和DAC可同时工作或独立工作。3线串行接口控制电源关断和收发器的工作模式。在fCLK = 60MHz,且ADC和DAC同时工作的收发模式下,典型功耗为96mW。MAX5866具有内部1.024V电压基准,能够在整个电源供电范围和工作温度范围内保持稳定。MAX5866工作在+2.7V至+3.3V模拟电源下,和一个+2.7V至+3.3V的数字I/O电源,以便于逻辑兼容。空闲模式下的静态电流为12mA,且关断模式下为1µA。MAX5866工作在扩展级(-40°C至+85°C)温度范围内,提供48引脚薄型QFN封装。



应用

  • 3G无线终端
  • 固定/移动宽带无线调制解调器
  • 窄带/宽带CDMA手机及PDA
  • VSAT调制解调器
