MAX25206/MAX25207/MAX25208是一款汽车用2.2MHz同步降压控制器IC，具有7个μIQ。该IC的输入电压范围为3.5V至60V（MAX25206/7）和70V（MAX25208）。它们可以在99%（典型值）的占空比下运行，以退出状态运行。这些控制器适用于具有中高功率要求的应用，这些应用在较宽的输入电压范围内工作，例如在汽车冷起动或发动机停止-启动条件下。在MAX25207有一个可选的旁路模式，允许100%高侧开关，直到降压功能是在汽车瞬态需要。

MAX25206/MAX25207/MAX25208降压控制器工作频率高达2.2MHz，以允许较小的外部元件，降低输出纹波，并保证无AM波段干扰。开关频率可调（220 kHz至2200 kHz）。同步输入可编程性可实现三种频率模式以优化性能：强制固定频率操作、具有超低静态电流的跳过模式以及与外部时钟的同步。IC还提供同步输出，使两个AD7890AN-10控制器并联运行。MAX25206/MAX25207/MAX25208具有一个引脚可选择的扩频选项，用于频率调制，以最小化EMI干扰。

MAX25206/MAX25207/MAX25208具有良好的监视器和欠压锁定功能。保护功能包括逐周期电流限制和热关机。这些控制器指定在-40以上运行°C至+125°C汽车温度范围。

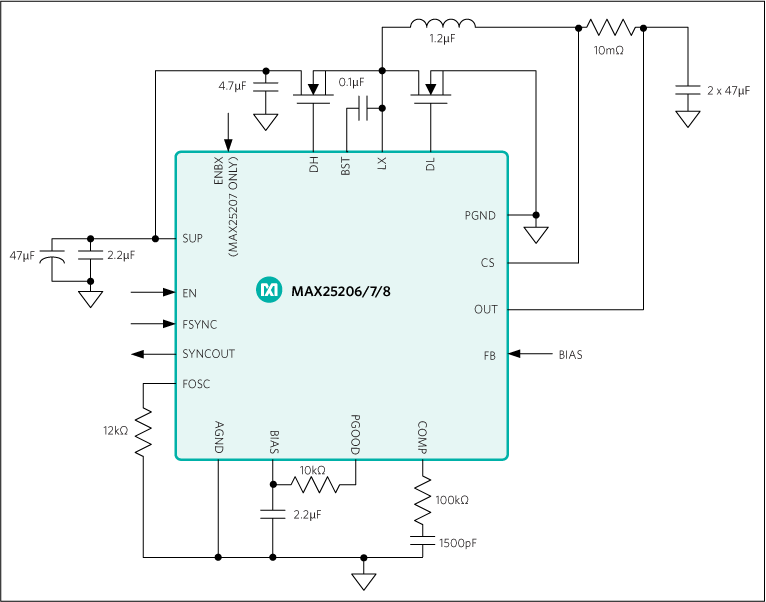

简化框图

主要特征：

●符合严格的OEM模块功耗和性能规格

—7μVOUT=3.3V时处于跳过模式的静态电流

—±1.5%输出电压精度：5.0V/3.3V固定，或1V~10V可调

●启用曲柄就绪设计

—宽输入电源范围从3.5V到42V

●EMI减少功能可减少对敏感无线电频段的干扰，而不会牺牲较宽的输入电压范围

—50ns（典型值）最小开启时间保证在2.2MHz下，汽车电池3.3V输出无跳操作

—扩频选项

—频率同步输入

—电阻器可编程频率在220kHz和2.2MHz之间

●集成和热增强封装节省了电路板空间和成本

—2.2MHz降压控制器

—180° 异相同步输出

—具有强制连续和跳跃模式的电流模式控制器

—热增强20针侧面可湿（SW）TQFN-EP封装

●保护功能提高了系统可靠性

—电源欠压锁定

—过热和短路保护

—输出过压和欠压监测

—-40°C至+125°C 1级汽车温度范围

应用/用途：

●24V卡车系统、信息娱乐系统、48V系统。
