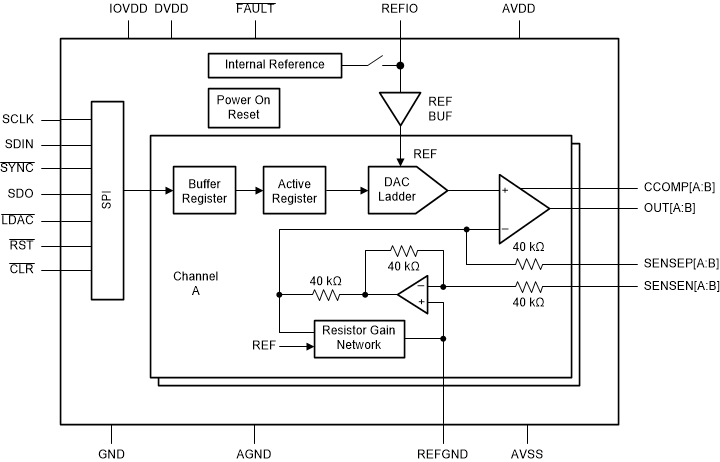

16位DAC81402和12位DAC61402（DACx1402）是引脚兼容、双通道、缓冲、高压输出、数模转换器（DAC）。这些设备包括一个低漂移，2.5伏的内部参考，消除了一个外部精度参考在大多数应用的需要。这些器件被指定为单调的，并提供高线性度的±1 LSB入口。此外，该设备实现每通道检测引脚，消除红外下降和感测高达±12伏地面弹跳。

用户可选择的输出配置使满标度双极输出电压±20伏，±10伏，和±5伏；以及40 V、20 V、10 V和5 V的满标度单极输出电压。每个DAC通道的满标度输出范围可独立编程。集成的DAC输出缓冲器可以吸收或源高达15毫安，从而限制了额外的AD8403AR100运算放大器的需要。

DACx1402包含一个上电复位电路，在上电时将DAC输出连接到地。输出保持在此模式，直到设备正确配置运行。这些设备包括额外的可靠性功能，如CRC错误检查、短路保护和热报警。

通过支持1.7 V至5.5 V操作的4线串行接口与设备进行通信。

特性：

●表现：

—16 位分辨率下的指定单调

—INL：16 位分辨率下最大 ±1 LSB

—TUE：±0.05% FSR，最大值

●集成输出缓冲器

—满量程输出电压：±5 V、±10 V、±20 V、5 V、10 V、20 V、40 V

—高驱动能力：±15 mA

—每通道检测引脚

●集成 2.5V 精密基准

—初始精度：±2.5 mV，最大值

—低漂移：10 ppm/°C，最大值

●可靠性特点：

—CRC 错误检查

—短路限制

—故障引脚

●50MHz、SPI 兼容串行接口

—4 线模式，1.7V 至 5.5V 操作

—回读和菊花链操作

●温度范围：–40°C 至 +125°C

●封装：5mm × 5mm、32 引脚 QFN

参数：

分辨率（位）：16

DAC 通道数 (#)：4

接口类型：SPI

输出类型：缓冲电压

建立时间 (μs)：6

引用类型：外部，内部

建筑学：R-2R

评分：目录

输出范围 (Max) (mA/V)：40

输出范围 (Min) (mA/V)：-20

工作温度范围 (C)：-40 到 125
