ADMV1009 是一款采用紧凑的砷化镓(GaAs)设计、单芯片微波集成电路(MMIC)、上边带(USB)、差分上变频器,采用符合RoHS标准的封装,针对工作频率范围为12.7 GHz至15.4 GHz的点对点微波无线电设计进行优化。

产品详情

ADMV1009 是一款采用紧凑的砷化镓(GaAs)设计、单芯片微波集成电路(MMIC)、上边带(USB)、差分上变频器,采用符合RoHS标准的封装,针对工作频率范围为12.7 GHz至15.4 GHz的点对点微波无线电设计进行优化。

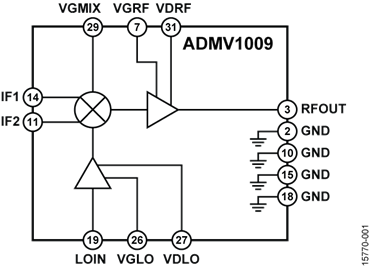

ADMV1009 提供21 dB的转换增益和20 dB的边带抑制性能。ADMV1009采用射频(RF)放大器,前接由驱动放大器驱动本振(LO)的无源、双平衡混频器。还提供IF1和IF2混频器输入,需通过外部180°巴伦差分驱动IF引脚。ADMV1009为混合型单边带(SSB)上变频器的小型替代器件,无需线焊,可以使用表贴制造装配。

ADMV1009上变频器采用紧凑的散热增强型、4.9 mm × 4.9 mm LCC封装。ADMV1009工作温度范围为−40°C至+85°C。

应用

  • 点对点微波无线电
  • 雷达和电子战系统
  • 仪器仪表、自动测试设备

优势和特点

  • RF 输出频率范围:12.7 GHz 至 15.4 GHz
  • IF 输入频率范围:2.8 GHz 至 4 GHz
  • LO 输入频率范围:9 GHz 至 12.6 GHz
  • 匹配的 50 Ω RF 输出、LO 输入和 IF 输入
  • 20 dB 镜频抑制
  • 32 引脚、4.9 mm × 4.9 mm LCC封装
