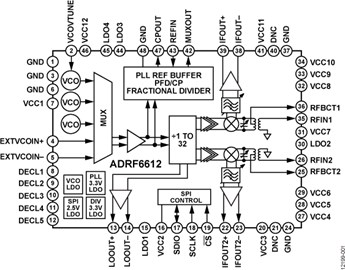

ADRF6612是一款双通道射频(RF)混频器和中频(IF)放大器,集成锁相环(PLL)和压控振荡器(VCOs)。
产品详情
ADRF6612是一款双通道射频(RF)混频器和中频(IF)放大器,集成锁相环(PLL)和压控振荡器(VCOs)。 ADRF6612利用革命性的宽带方波限幅本振(LO)放大器来实现700 MHz至3000 MHz RF带宽。 与窄带正弦波LO放大器解决方案不同,LO可用于高于或低于RF输入的极宽带宽。 LO放大器不需要储能元件,因此直流功耗也随着LO频率降低而降低。
ADRF6612利用高线性度的双重平衡无源混频器内核以及集成式RF和LO平衡电路实现单端操作。 集成式RF巴伦可在700 MHz至3000 MHz RF输入频率范围内提供较佳性能。 平衡无源混频器配置能够在整个RF带宽内提供出色的LO至RF和LO至IF泄漏、出色的RF至IF隔离以及出色的交调性能。
平衡混频器内核提供极高的输入线性度,使该器件能用在要求苛刻的宽带应用中。对于这些应用,如果输入线性度不高,带内阻塞信号可能会导致动态范围降低。 阻塞条件下的噪声性能与窄带无源混频器设计相当。 高线性度中频缓冲放大器紧跟在无源混频器内核之后,可提供9 dB的典型功率转换增益,并且可以与各种输出阻抗相匹配。
PLL架构支持整数N分频和小数N分频操作,采用12 MHz至320 MHz范围内的任意外部参考输入频率均能产生200 MHz至2,700 MHz的整个LO频率范围。 外部环路滤波器提供相位噪声与采集时间权衡取舍的灵活性。 为减少小数N分频模式下的小数杂散,使用Σ-Δ (ƒ°-ƒ¢)调制器控制后VCO可编程分频器。 VCO具有多个VCO内核。
ADRF6612的所有功能都通过一个3线SPI进行控制,由此可实现较佳性能,所需外部元件较少。 ADRF6612采用BiCMOS高性能IC工艺制造。 该器件采用7 mm ×7 mm、48引脚LFCSP封装,额定工作温度范围为−40℃至+85℃。 同时提供评估板。
应用
- 多频段/多标准蜂窝基站分集
- 接收机宽带无线电链路分集下变频器
- 多模式蜂窝中继器和微微蜂窝
优势和特点
- RF频率范围:700 MHz至3,000 MHz(连续)
- LO频率范围:200 MHz至2,700 MHz,高端或低端注入
- IF频率范围:40 MHz至500 MHz
- 功率转换增益:9.0 dB
- 单边带(SSB)噪声系数:11.3 dB
- 输入IP3:30 dBm
- 输入 P1dB:10.6 dBm
- LO输入驱动:0 dBm(典型值)
- 单端50 Ω RF端口
- 单端或平衡LO输入端口
- 串行端口接口(SPI)控制所有功能
- 7 mm × 7 mm、48引脚裸露焊盘LFCSP封装
