ADRF6658是一款高性能、低功耗、宽带、双通道无线电频率(RF)下变频器

产品详情

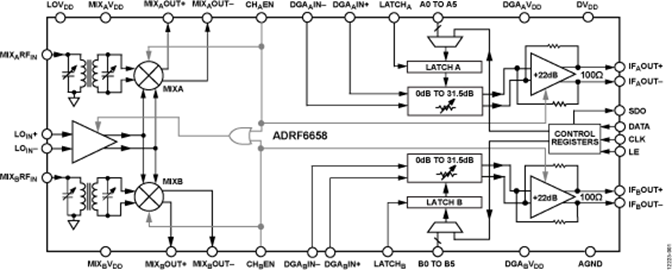

ADRF6658是一款高性能、低功耗、宽带、双通道无线电频率(RF)下变频器，集成中频(IF)数字控制放大器(DGA)，适用于宽带、低失真基站无线电接收机。



双通道Rx混频器为双平衡吉尔伯特单元混频器，具有高线性度和出色的图像抑制能力。 两款混频器均可将50 Ω RF输入转换为开集宽带IF输出。 在混频器输入前，RF输入端的内部可调谐巴伦可抑制RF信号谐波并衰减带外信号，从而减少输入反射和带外干扰信号。 灵活的本振(LO)架构允许使用差分或单端LO信号。

双通道IF DGA基于ADL5201和ADL5202，固定差分输出阻抗为100 Ω。通过片内SPI，或支持闩锁功能的独立6位并行端口，可在31.5 dB范围内调节增益，步进为0.5 dB。 从混频器输入至IF放大器输出的各通道以及LC级间带通滤波器，可实现26.5 dB的最大电压转换增益。

ADRF6658采用ADI公司的高速SiGe工艺制造，提供紧凑型7 mm × 7 mm、48引脚LFCSP封装，工作温度范围为−40°C至+105°C。

应用

  • 蜂窝基站和无线基础设施接收机（W-CDMA、TD-SCDMA、WiMAX、GSM、LTE、PCS、DCS、DECT）
  • 有源天线系统
  • PTP无线电链路下变频器
  • 无线局域网(LAN)和有线电视设备

优势和特点

  • 宽带、双通道、有源下变频混频器
  • 低失真、快速建立、IF DGA
  • RF输入频率范围：690 MHz至3.8 GHz
  • RF输入端的可编程巴伦
  • 差分和单端LO输入模式
  • 差分IF输出阻抗：100 Ω
  • 可通过三线式串行端口接口(SPI)进行编程
  • 对于RF=1950 MHz、IF=281 MHz、高线性度模式：
    • 电压转换增益，包括IF滤波器损耗：−5至+26.5 dB
    • （更多详细信息，请参见数据手册）
  • 灵活的省电模式，针对低功耗操作
    • 通道使能后的上电时间：100 ns，典型值
  • 3.3 V单电源
    • 高线性度模式：440 mA
    • 低功耗模式：260 mA
