产品详情

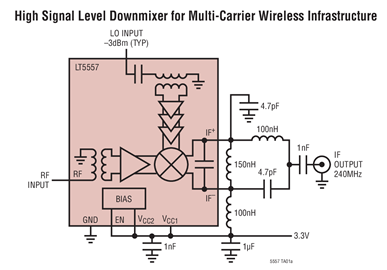

LT^®5557 有源混频器专为高线性度、宽动态范围下变频器应用而优化。该 IC 包括一个用于驱动双平衡混频器的高速差分 LO 缓冲放大器。RF 和 LO 输入端上的宽带、集成变压器负责提供单端 50Ω 接口。差分 IF 输出可提供至差分 IF 滤波器和放大器的便利连接，也可轻松地实现匹配以驱动 50Ω 单端负载 (采用或不采用外部变压器均可)。

RF 输入在 1.6GHz 至 2.3GHz 频率范围内进行了至 50Ω 的内部匹配处理，而 LO 输入则在 1GHz 至 5GHz 频率范围内进行了至 50Ω 的内部匹配处理。利用简单的外部匹配处理即可轻松实现两个端口的频率范围扩展。IF 输出进行了部分匹配处理，并可用于高达 600MHz 的 IF 频率。

LT5557 的高集成度较大限度地减少了总体解决方案的成本、电路板占用空间和系统级偏差。

应用

• 蜂窝、CDMA、WCDMA、TD-SCDMA 和 UMTS 基础设施
• WiMAX
• 无线基础设施接收机
• 无线基础设施 PA 线性化
• 900MHz / 2.4GHz / 3.5GHz WLAN

优势和特点

• 宽 RF 频率范围：400MHz 至 3.8GHz
• 高输入 IP3：
  • 25.6dBm (在 900MHz)
  • 24.7dBm (在 1950MHz)
  • 23.7dBm (在 2.6GHz)
• 转换增益：
  • 3.3dB (在 900MHz)
  • 2.9dB (在 1950MHz)
• –3dBm LO 驱动电平
• 低 LO 泄漏
• 低噪声系数：
  • 10.6dB (在 900MHz)
  • 11.7dB (在 1950MHz)
• 低功耗: 3.3V/269mW
• 50Ω 单端 RF 和 LO 端口
• 极少的外部组件
• 16 引脚 (4mm x 4mm) QFN 封装
