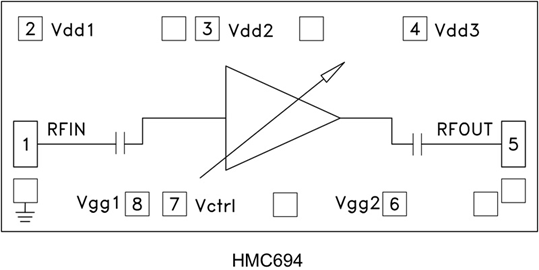

HMC694是一款GaAs MMIC PHEMT模拟可变增益放大器裸片，工作频率范围为6至17 GHz

产品详情

HMC694是一款GaAs MMIC PHEMT模拟可变增益放大器裸片，工作频率范围为6至17 GHz。 该放大器适合微波无线电应用，提供高达24 dB增益、22 dBm输出P1dB、30 dBm输出IP3（最大增益时），同时在+5V电源下功耗仅为170 mA。 提供栅极偏置(Vctrl)使可变增益控制高达23 dB。 HMC694在6至17 GHz范围内的增益平坦度非常出色，因而适合EW、ECM和雷达应用。

由于尺寸较小且无需外部匹配，HMC694可轻松集成到多芯片模块(MCM)中。 数据均通过50 Ω测试夹具中的芯片获取，通过直径为0.025 mm (1 mil)、最小长度为0.31 mm (12 mil)的线焊连接。

应用

  • 点对点无线电
  • 点对多点无线电
  • EW和 ECM
  • X频段雷达
  • 测试设备

优势和特点

  • 宽增益控制范围： 23 dB
  • 单控制电压
  • 输出IP3（最大增益）： +30 dBm
  • 输出P1dB： +22 dBm
  • 无需外部匹配
  • 裸片尺寸： 2.26 x 0.97 x 0.1 mm
