产品详情

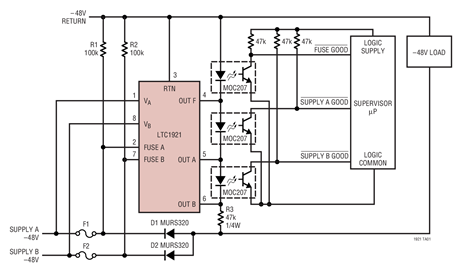

LTC^®1921 可监视两个独立的 –48V 电源 (包括它们的熔丝)，并驱动多达 3 个光隔离器，以按照标准背板规格来指示状态。LTC1921 只需 3 个非关键的电阻器和光隔离器，其可取代多个电压比较器、一个电压基准和若干个精准电阻器。

监视器具有双电源过压和欠压检测电路。预设的跳变门限包括过压、欠压和欠压恢复，它们在整个温度范围内得到保证，并且达到或超过常见的背板规格要求。其他的内置电路负责检测电源熔丝的状况。过压和欠压检测器无惧快速电源瞬变，因而免除了误检。LTC1921 的工作电压范围为 –10V 至 –80V，并具有 <10mW 的典型功耗。

LTC1921 采用 8 引脚 MSOP 封装和 SOIC 封装。

应用

• 电信背板或交换卡
• 网络背板或交换卡
• 高电压熔丝监视

优势和特点

• 可承受高达 200V / –200V 的瞬态电压
• 不需要采用精准的外部组件
•  可独立地监视两个 –48V 电源的下列故障：
• – 欠压故障：–38.5V ±1V_MAX
• – 过压故障：–70V ±1.5V_MAX
• 可准确地检测欠压故障恢复：–43V ±0.5V_MAX
• 监视两个外部熔丝
• 工作电压范围从 –10V 至 –80V
• 容许至 –100V 的 DC 故障
• 容许至 100V 的意外电源反向
• 小占板面积：8 引脚 MSOP 封装
• 规格在 –40°C 至 85°C 的温度范围
