产品详情

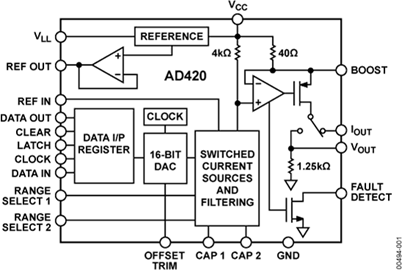

AD420是一款完整的数字电流环路输出转换器，专为满足工业控制市场的需求而设计。它提供一种高精度、全集成、低成本的单芯片解决方案，用于产生电流环路信号，采用紧凑型24引脚SOIC或PDIP封装。

可通过编程，将输出电流范围设置为4 mA-20 mA、0 mA-20 mA或超量程的0 mA-24 mA。或者，AD420也可以从一个独立引脚提供电压输出，需要增加一个外部单路缓冲放大器对该引脚进行配置，实现0 V-5 V、0 V-10 V、±5 V或±10 V输出。

利用3.3 M波特串行输入逻辑设计，可使电流隔离成本降至低点，并能够与常用的微处理器简单相连。它可以用在三线式模式或异步模式下，并提供一个串行输出引脚，以便将隔离阻障电流环路一侧的多个DAC以菊花链形式相连。

AD420采用Σ-Δ (SD) DAC技术，以非常低的成本实现了16位单调性。满量程0.1%建立时间不超过3 ms。外部元件只需要3个低成本电容(标准瞬变保护电路除外)，用在DAC输出滤波器中。

如果要在极端温度和电源电压下使用AD420，则可以利用一个外部输出晶体管，通过“BOOST”引脚使芯片上的功耗降至低点。

当环路出现一处开路时，FAULT DETECT引脚会产生信号。片内基准电压源可以用来向AD420之外的外部元件提供精密+5 V电压；如果用户要求25 ppm/°C以上的温度稳定性，也可以使用AD586等外部精密基准电压源作为基准电压。

AD420提供24引脚SOIC和PDIP两种封装，工作温度范围为-40°C至+85°C工业温度范围。

现提供的AD420数据手册(Rev F、10/99)，其中包含一些新应用信息。
