产品详情

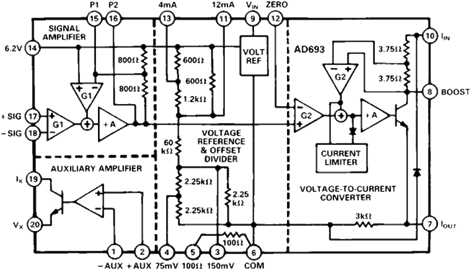

AD693是一款单芯片信号调理电路，可从各种传感器接受低电平输入来控制标准4-20 mA双线电流环路。它提供片内基准电压源和辅助放大器进行传感器激励；当器件以环路供电模式工作时，激励电流最高可达3.5 mA。或者，当需要0-20 mA电源时，器件可通过本地供电实现三线应用。

通过简单的引脚绑定，可设置预先校准的30 mV和60 mV输入范围。还可添加外部电阻，实现从1 mV至100 mV的其他范围。辅助放大器可结合片内电压，为100Ω RTD提供六种预先校准范围。还可通过引脚绑定确定输出范围和零输出，从而获得标准范围：4-20mA、12 ± 8 mA和0-20 mA。

对AD693的薄膜电阻进行有源激光调整后，无需额外调整和校准便可获得高精度。所有器件均经过测试，总非调整误差在+25°C下低于满量程的0.5%，在工业温度范围内低于0.75%。残余非线性度小于0.05%。AD693还可使用外部调整管进一步减少自热误差。

对于RTD、电桥和压力传感器的低电平信号传输，AD693提供了一种经济有效的信号调理解决方案。建议用它代替过程控制、工厂自动化和系统监控等各种应用中的分立电路设计。

AD693提供20引脚陶瓷侧面钎焊DIP封装、20引脚Cerdip封装和20引脚LCCC封装，额定温度范围为−40°C至+85°C工业温度范围。

优势和特点

• 仪表放大器前端
• 环路供电电源
• 可独立调整的输出范围和零输出
• 预先校准的输出范围:
  4-20 mA单极性
  0-20 mA单极性
  12 ± 8mA双极性
• 预先校准的20 mV或60mV输入范围
• 预先校准的100 O RTD接口
• 6.2 V 基准电压源，可提供高达3.5 mA的电流
• 非专用辅助放大器，提供更高灵活性
• 可选的外部调整管，可减少自热误差
