LTC®1694 是一款双通道 SMBus 有源上拉加速器,专为提升所有规定的 SMBus 负载条件下的数据传输速度和可靠性而设计
产品详情
LTC®1694 是一款双通道 SMBus 有源上拉加速器,专为提升所有规定的 SMBus 负载条件下的数据传输速度和可靠性而设计。另外,LTC1694 还与 Philips I²C™总线相兼容。

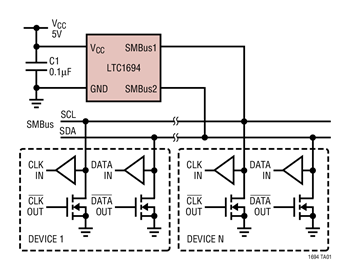

通过采用两个双级迟滞上拉电流源,LTC1694 允许进行多器件连接或者一个较长、容性较大的互连,并不会牺牲转换速率或总线性能。
在正总线转换期间,LTC1694 电流源提供 2.2mA 以迅速地转换 SMBus 线。在负转换期间或稳态 DC 电平条件下,电流源提供的电流减小至 275μA,以改善负转换速率和改进低态噪声裕度。如果 SCL 和 SDA 均为高电平,则一种自动检测待用模式将减小电源电流。
LTC1694 采用 5 引脚 SOT-23 封装,所需占用的电路板空间几乎与两个表面贴装型电阻器相同。
应用
- 笔记本电脑和掌上型电脑
- 便携式仪器
- 电池充电器
- 工业控制应用
- TV / 视频产品
- ACPI SMBus 接口
优势和特点
- 改善了 SMBus上升时间转换
- 在 SMBus 总线上连接了多个器件的情况下确保数据完整性
- 改善了低态噪声裕度
- 自动检测低功率待用模式
- 宽电源电压范围:2.7V 至 6V
- 外形扁平 (仅高 1mm) 的 SOT-23 (ThinSOT™)封装
