产品详情

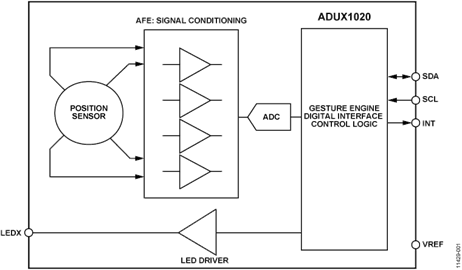

ADUX1020是一个集成14位模数转换器(ADC)和20位突发累加器的高效率光度传感器，配合灵活的发光二极管(LED)驱动器工作。设计用于调制LED并测量相应的光学返回信号。数字引擎包括用于数据聚合和近距检测的电路和控制。

数据输出和器件配置使用一个1.8 V I2C接口。控制电路包括灵活的LED脉冲宽度、周期发生和同步检测。该电路的配套产品有：低噪声、低功耗、宽动态范围可配置模拟前端(AFE)，以及时钟发生、LED驱动器和针对位置和智能采样模式的数字逻辑器件（事件驱动型x、y坐标，相对z数据）。此完整的AFE具有环境光抑制性能，避免因外部干扰造成的破坏。

它需要配备一个便宜的标准表贴、宽角或窄角IR LED（根据应用）。此LED安装在ADUX1020的外部。

ADUX1020采用小型2 mm × 3 mm、8引脚LFCSP透明封装，额定工作温度范围为-40°C至+85°C。

应用

• 便携式设备中的用户接口(UI)控制手势
• 工业/自动化监控
• 存在检测

优势和特点

• 多功能光度传感器和信号调理
• 完全集成式AFE、ADC、LED驱动器和时序内核
• 可用于多种光学测量应用，包括手势控制和近距检测
• 使用光学和模拟滤波实现环境光抑制性能
• 外部LED具有灵活的片内可编程吸电流能力
• 高灵敏度和信噪比(SNR)
• 高分辨率位置测量
• 手势识别范围：0.5 cm至15 cm
• 近距检测范围高达20 cm
• 400 kHz I²C 接口
• 手势/近距传感器可在红外(IR)透明玻璃或其他材料下工作
• 轻松集成到光纤中；不必精确对准，无需镜头
• 低功耗工作
• 1.8 V模拟/数字内核
• 8引脚、2 mm × 3 mm、0.65 mm高LFCSP封装
