ADN2891是一款3.2 Gbps限幅放大器,集成了信号丢失(LOS)检测电路和接收信号强度指示器(RSSI)
产品详情
ADN2891是一款3.2 Gbps限幅放大器,集成了信号丢失(LOS)检测电路和接收信号强度指示器(RSSI)。该器件针对SONET、千兆以太网(GbE)和光纤通道光电转换应用进行了优化。ADN2891具有4 mV p-p差分输入灵敏度,接受高达2.0 V p-p的差分输入过载电压。ADN2891支持具有受控上升和下降时间的电流模式逻辑(CML)输出。

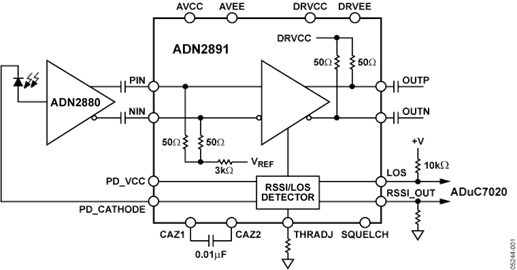

通过利用光电二极管监控偏置电流,片内RSSI检测器可测量接收到的平均功率,并在光电二极管的整个有效输入范围内提供2%线性度(典型值)。片内RSSI检测器利用SFF-8472兼容光收发器,而无需外部RSSI检测器电路。
其他特性包括可编程信号丢失(LOS)检测器和输出静噪。
ADN2891采用3 mm × 3 mm、16引脚LFCSP封装。
应用
- SFP/SFF/GBIC光收发器
- OC-3/OC-12/OC-48、GbE、光纤通道(FC)接收器
- 10GBASE-LX4收发器
- WDM应答器
优势和特点
- 提供SFP参考设计
- 输入灵敏度:4 mV峰峰值
- 上升/下降时间:80 ps
- CML输出:700 mV峰峰值(差分)
- 接收信号强度指示(RSSI):SFF-8472兼容平均功率测量
- 可编程LOS检测器:3.5 mV至35 mV
- 单电源供电:3.3 V
- 低功耗:145 mW
- 采用节省空间的16引脚、3 mm x 3 mm LFCSP封装
- 扩展的温度范围:-40°C至95°C
- 提供SFP参考设计
