ADN2892是一款高增益限幅放大器,针对光纤通道和千兆以太网(GbE)光接收器应用进行了优化
产品详情

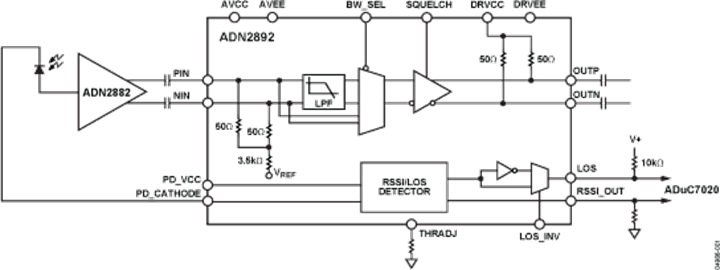

ADN2892是一款高增益限幅放大器,针对光纤通道和千兆以太网(GbE)光接收器应用进行了优化。它可接受最高2.0 V峰峰值的差分输入电平,差分输入灵敏度为3 mV峰峰值。该器件提供以下接收器功能:量化和信号丢失(LOS)检测。
ADN2892具有片内可选滤波器,可将限幅放大器的带宽降至1.5 GHz,以便滤除采用CD激光器的传统1 Gb/s光纤通道发射器的张弛振荡。带宽降低后,较低数据速率时(如多速率模块中的1xFC和1GbE等)的光接收灵敏度裕量也会提高。
该限幅放大器还能直接测量光电二极管电流,从而获得平均接收功率;在整个接收器输入范围内,测量精度优于1 dB。这样,SFF-8472兼容光收发器中便不需要外部平均接收功率检测电路。
ADN2892限幅放大器采用3.3 V单电源供电,功耗很低,提供节省空间的3 mm x 3 mm、16引脚LFCSP引脚架构芯片级封装。
应用
- SFP/SFF/GBIC光收发器
- 1x/2x/4x 多速率光纤通道接收器
- LX4
- WDM 应答器
优势和特点
- 提供SFP参考设计
- 输入灵敏度:3 mV峰峰值
- 上升/下降时间:65 ps
- 带宽选择支持多速率1x/2x/4x FC模块
- 可选LOS输出翻转支持SFF
- CML 输出:700 mV峰峰值(差分)
- 可编程LOS检测器:3 mV至45 mV
- 接收信号强度指示(RSSI)
- SFF-8472兼容平均功率测量
- 单电源供电:3.3 V
- 低功耗:160 mW
- 采用节省空间的16引脚、3 mm x 3 mm LFCSP封装
- 扩展的温度范围:-40°C至95°C
- 提供SFP参考设计
