产品详情

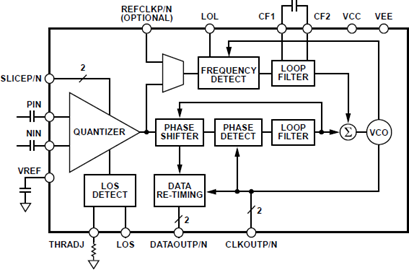

ADN2812可提供下列接收器功能：量化、信号电平检测、时钟和数据恢复，适用于从12.3 Mb/s到2.7 Gb/s的连续数据速率。它可自动锁定至所有数据速率，而无需外部参考时钟或编程。该器件满足所有的SONET抖动要求，包括抖动传递、抖动产生和抖动容差。所有规格均相对于−40°C至+85°C环境温度而言，除非另有说明。

该器件配合PIN二极管和TIA前置放大器，可以实现高度集成的低成本、低功耗光纤接收器。

当输入信号电平降至用户可调阈值以下时，接收器前端信号丢失(LOS)检测电路会予以提示。LOS检测电路具有迟滞特性，可防止输出震颤。

ADN2812采用紧凑型5 mm × 5 mm、32引脚LFCSP封装。

应用

• SONET OC-1/OC-3/OC-12/OC-48 和所有相关FEC速率
• 光纤通道、2×光纤通道、GbE、高清电视
• WDM应答器
• 再生器/中继器
• 测试设备
• 宽带交叉连接和路由器

优势和特点

• 串行数据输入：12.3 Mb/s至2.7 Gb/s
• 超过SONET抖动传递/产生/容差要求
• 量化器灵敏度：6 mV（典型值）
• 可调限幅电平：±100 mV
• 取得专利的时钟恢复架构
• 信号丢失(LOS)检测范围：3 mV至15 mV
• 独立限幅电平调整和LOS检测器
• 无需参考时钟
• 失锁指示器
• 通过I²C 接口访问可选特性
• 单电源供电：3.3 V
• 低功耗：750 mW（典型值）
