ADN2807可提供下列接收器功能:量化、信号电平检测、时钟和数据恢复,适用于OC-3、OC-12和15/14 FEC数据速率

产品详情

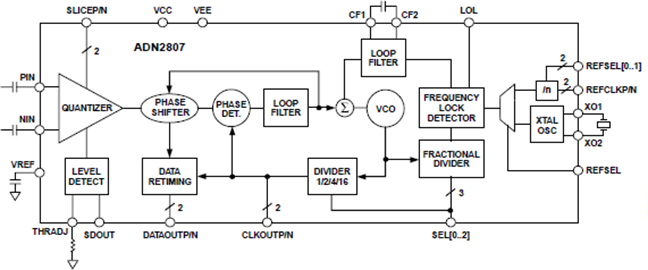

ADN2807可提供下列接收器功能:量化、信号电平检测、时钟和数据恢复,适用于OC-3、OC-12和15/14 FEC数据速率。该器件满足所有的SONET抖动要求,包括抖动传递、抖动产生和抖动容差。所有规格均相对于–40°C至+85°C环境温度而言,除非另有说明。

该器件主要用于WDM系统,可以结合外部参考时钟或配有外部晶振的片内振荡器使用。ADN2807同时支持本有速率和15/14速率数字包装器,无需更改参考时钟。

该器件配合PIN二极管和TIA前置放大器,可以实现高度集成的低成本、低功耗光纤接收器。

当输入信号电平降至用户可调阈值以下时,接收器前端信号检测电路会予以提示。信号检测电路具有迟滞特性,可防止输出震颤。

ADN2807采用紧凑型7 mm × 7 mm、48引脚芯片级(LFCSP)封装。

应用

  • SONET OC-48、SDH STM-16和15/14 FEC
  • WDM应答器
  • 再生器/中继器
  • 测试设备
  • 背板应用

优势和特点

  • 符合SONET抖动传递/产生/容差要求
  • 量化器灵敏度:4 mV(典型值)
  • 可调限幅电平:±100 mV
  • 取得专利的时钟恢复架构
  • 信号丢失检测范围:3 mV至15 mV
  • 单一参考时钟频率适用于所有速率,包括15/14 (7%)包装器速率
  • 选择19.44 MHz、38.88 MHz、77.76 MHz或155.52 MHz REFCLK
  • REFCLK输入:LVPECL/LVDS/LVCMOS/LVTTL兼容(LVPECL/LVDS,仅在155.52 MHz时)
  • 可选19.44 MHz片内振荡器与外部晶振配合使用
  • 失锁指示器
  • 用于高速测试数据的回送模式
  • 输出静噪和旁路特性
  • 单电源供电:3.3 V
  • 低功耗:540 mW(典型值)
  • 7 mm × 7 mm、48引脚LFCSP
