产品详情

ADP5065充电器完全符合USB 2.0、USB 3.0和USB电池充电规格1.1，可通过mini-USB VBUS引脚从墙壁充电器、车载充电器或USB主机端口进行充电。

ADP5065的输入电压范围为4 V至5.5 V，最高可耐受20 V电压。这缓解了断开或连接时的USB总线尖峰问题。

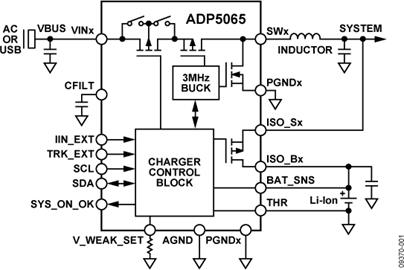

ADP5065在DCDC充电器输出和电池间集成了内部FET。这一设计可提供“电池隔离”，使系统可在“电池无电”或“无电池”情况下供电，从而直接通过USB电源执行系统功能。

根据外部USB检测芯片检测到的USB电源类型，ADP5065可设置为应用正确的电流限值，实现较佳充电和USB合规性。USB充电器可在所有USB兼容电源下正常工作，例如墙壁充电器、主机充电器、集线器充电器、标准主机和集线器。

封装和外部元件

ADP5065采用尺寸极小的薄型WLCSP-20（0.5 mm间距）封装。

总体解决方案仅需要5个小尺寸、薄型外部元件，包括4个陶瓷电容（其中一个是电池滤波器电容）、1个多层电感和1个可选的“电池无电状况”默认设置电阻。

这样，PCB面积极小，可为USB电池充电和供电轨应用提供整合和高性能的解决方案。

应用

• 数码相机
• 数码摄像机
• 单个锂离子电池便携式设备
• PDA、音频设备、GPS设备
• 移动电话
