产品详情

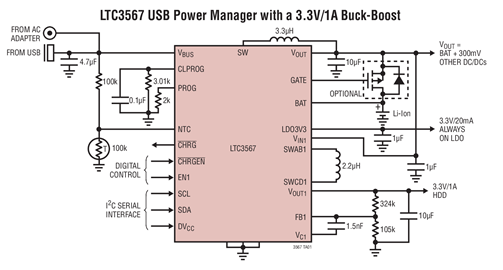

LTC^®3567 是一款面向锂离子/锂聚合物电池应用的高集成度电源管理和电池充电器IC。它包括一个具自动负载优先级处理功能的高效率电流限制开关 PowerPath 管理器、一个电池充电器、一个理想二极管和一个高效率同步降压-升压型开关稳压器。LTC3567 专为 USB 应用而设计，其开关电源管理器可自动地把输入电流的最大值限制为 100mA 或 500mA (对于 USB 应用)，或者 1A (对于适配器供电应用)。

LTC3567 的开关输入级能够把可从 USB 端口获得的 2.5W 功率几乎全部传输至系统负载，而作为热量消耗掉的功率极少。该特点使得 LTC3567 能向应用提供更多的功率，并放宽了狭小空间里的热预算约束条件。

同步降压-升压型 DC/DC 能够提供高达 1A 的电流。

应用

• 基于 HDD 的 MP3 播放器、PDA、GPS、PMP 产品
• 其他基于 USB 的手持式产品

优势和特点

电源管理器

• 具 Bat-Track^™ 自适应输出控制功能的高效率开关 PowerPath^™ 控制器
• 可编程 USB 或墙上输入电流限值 (100mA/500mA/1A)
• 全功能锂离子/锂聚合物电池充电器
• 可在使用电量耗尽的电池情况下实现“即时接通”型操作
• 1.5A 最大充电电流
• 内部 180mΩ 理想二极管和外部理想二极管控制器在电池模式中给负载供电
• 从 BAT 引脚供电时的无负载低 I_Q (<30μA)
• 1A 降压-升压型 DC/DC
• 高效率 (1A I_OUT)
• 2.25MHz 恒定频率操作
• 无负载低静态电流 (~13μA)
• 零停机电流
• 所有功能的 I²C 控制
