产品详情

LTC3290 是一款具有 4.5 V 至 55 V 宽输入电压范围的高电压升压型充电泵，可提供高达 50 mA 的输出电流。

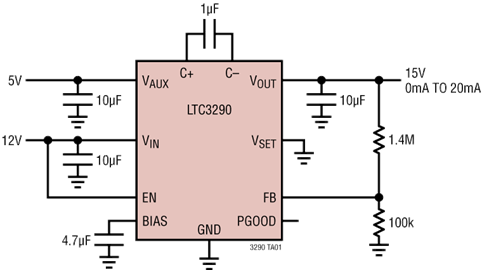

当 V_SET 引脚接地时，LTC3290 充当一个标准升压型电荷泵，将 V_OUT 输出升压至 V_IN 和 V_AUX 输入电源电压之和的最大值。在 V_OUT、FB 和 GND 引脚上可使用一个外部电阻分压器，以在执行迟滞突发模式 (Burst Mode) 操作时将输出电压设定在介于 1 V 和 V_IN + V_AUX 之间的任何值。

或者，也可以将该器件配置在 V_IN跟踪模式，在该模式下，V_OUT 引脚调节在一个高于 V_IN 引脚电平的固定偏移电压。该偏移电压用外部电阻器进行编程，一个电阻器连接在 V_OUT 和 V_SET 引脚之间，另一个电阻器则连接在 FB 引脚和 GND 之间。最大输出电压限制为 V_IN + V_AUX。

LTC3290 采用耐热性能增强型 10 引脚 MSOP 封装。

应用

• 高效率通用高电压升压电源
• 高压侧 N-FET 驱动器
• 工业/汽车电源转换装置
• V_IN 跟踪电源
