产品详情

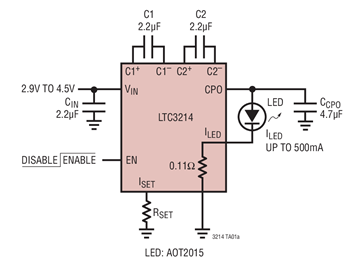

LTC^®3214 是一款低噪声、高电流充电泵 DC/DC 转换器，能够从一个 2.9V 至 4.5V输入以高达 500mA 的电流来驱动高电流 LED。低外部元件数目 (两个跨接电容器、一个编程电阻器以及位于 V_IN 和 CPO 引脚上的两个旁路电容器) 使得 LTC3214 非常适合于小型、电池供电式应用。

内置软起动电路用于防止在启动期间产生过大的浪涌电流。高开关频率允许使用小的外部电容器。

输出电流水平利用一个外部电阻器来设置。LED 电流采用一个内部 110mΩ 检测电阻器来调节。自动模式切换功能通过监视充电泵两端的电压、并且仅在检测到压差时切换模式而实现了效率的优化。该器件采用扁平 3mm x 3mm 10 引脚 DFN 封装。

应用

• 蜂窝电话、PDA 和数码相机的 LED 手电筒/相机照明灯电源
• 普通照明和/或闪光灯/频闪观测器应用

优势和特点

• 低噪声恒定频率操作
• 高效率：高达 94%
• 多模式运作：1x、1.5x 或 2x 升压模式
• 自动模式切换
• 高输出电流：高达 500mA
• 纤巧型应用电路 (3mm x 3mm DFN 封装，所有元件的高度均 <1mm)
• 自动软起动
• 输出断接
• 开路、短路 LED 保护
• 无电感器
• 内部 110mΩ LED 电流检测电阻器
• 3mm x 3mm 10 引脚 DFN 封装
