产品详情

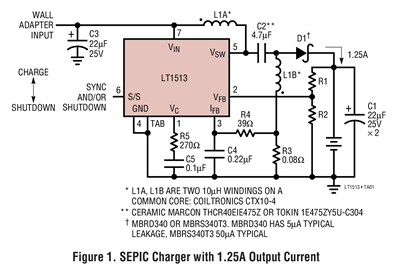

LT^®1513 是一款 500kHz 电流模式开关稳压器，专为制作一个恒定或可编程电流 / 恒定电压电池充电器而配置。除了通常的电压反馈节点之外，该器件还具有一个电流检测反馈电路，用于准确地控制一个反激式或 SEPIC (单端主端电感转换器) 拓扑结构充电器的输出电流。这些拓扑结构允许电流检测电路以地为参考电位，并与电池本身完全分开，从而简化了电池开关操作和系统接地问题。此外，即使在输入电压低于电池电压的情况下，这些拓扑结构也允许进行充电操作。在浮动或接地模式中，LT1513 还能驱动以高效率驱动一个 CCFL Royer 转换器。

LT1513 上的最大开关电流为 3A。这使得能够为单节锂离子电池提供高达 2A 的电池充电电流。恒定电压模式中的 1% 准确度非常适合于锂电池应用。对于所有的电池类型，均可以很容易地设置充电电流。

应用

• NiCd (镍镉)、NiMH (镍氢)、铅酸或可再充电锂电池的电池充电
• 精准电流限制电源
• 恒定电压 / 恒定电流电源
• 换能器激励
• 通用输入 CCFL 驱动器

优势和特点

• 充电器输入电压可以高于、等于或低于电池电压
• 能够将任何数量的电池充电至高达 20V
• 1% 的电压准确度 (对于可再充电锂电池)
• 100mV 电流检测电压用于实现高效率 (LT1513)
• 0mV 电流检测电压用于实现简易的电流设置 (LT1513-2)
• 电池可直接接地
• 500kHz 的开关频率较大限度地减小了电感器尺寸
• 可以容易地设置或关断充电电流
