HMC7748是一款多级功率放大器(PA)，在2 GHz至6 GHz的整个频段内提供25 W的饱和输出功率

HMC7748是一款多级功率放大器(PA)，在2 GHz至6 GHz的整个频段内提供25 W的饱和输出功率。 它采用12 V电源的功耗为0.7 A，采用28 V电源的最大功耗为4 A。 可接受高达−8 dBm的输入信号，模块具有60 dB的小信号增益。

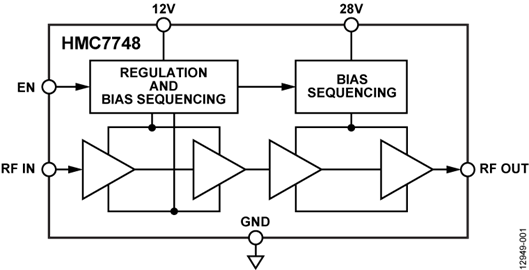

12 V电源采用内部调节并产生栅极偏置所需的负电压。 内置偏置序列可以避免在无负电压的情况下施加放大器级漏极电压，如果在未施加12 V电源的情况下施加28 V电源电压，可保护放大器。

除非引脚拉至地，外部使能引脚可使模块保持关断模式。 该引脚可在无周期供电的情况下打开和关闭放大器。

应用

  • 电信基础设施
  • 测试仪器仪表
  • 军事
